Выходное напряжение рассчитывается по формуле: Vout=1,25*(1+R1/R2)+Iref*R2
где 1,25V - опорное напряжение(Vref), Iref -ток в цепи регулирущего вывода (100µA max);

Сопротивление R1 выбирается в пределах 100-1000Ω (типовое 240Ω). R2 служит для задания выходного напряжения.

На схеме указаны минимальные значения фильтрующих ёмкостей C1 и C2, необходимые для устойчивой работы стабилизатора. На практике значения емкостей составляют от десятков до тысяч микрофарад. Ёмкости должны располагаться как можно ближе к микросхеме КР142ЕН12. С1 может совмещаться с ёмкостью фильтра выпрямителя. Прибольших емкостях рекомендуется C1>>C2.

Ёмкость Cadj устанавливается в случае необходимости дополнительно снизить пульсации выходного напряжения. Рекомендуется Cadj<<C2.

Микросхема КР142ЕН12 защищена от кратковременного замыкания выхода, но не защищена от замыкания входа - такая ситуация, равно как и любое превышение выходного напряжения над входным приводит к выходу микросхемы из строя. В случае возможности возникновения такой ситуации, в частности если ёмкость на выходе стабилизатора превышает ёмкость на входе, устанавливают защитный диод VD1.

Защитный диод VD2 устанавливают только при установленной ёмкости Cadj для защиты стабилизатора от разряда этой ёмкости.

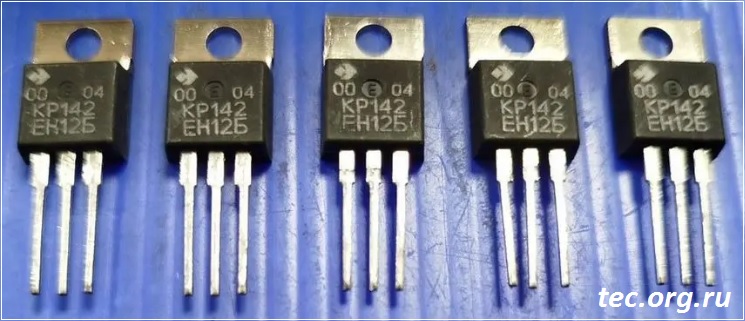

Фланец(радиатор) корпуса микросхемы КР142ЕН12 соединен в выходным выводом и поэтому должен быть при монтаже изолирован от общего провода.
