КР140МА1
| |
Сегодня, 00:08:35 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб |
|
Корпус: DIP-14
|
Микросхема КР140МА1 - двойной балансный модулятор-демодулятор (четырёхквадрантный перемножитель), изготовленный по биполярной технологии с изоляцией p-n переходом. Микросхема построена по классической схеме с перекрёстно включёнными дифференциальными парами на биполярных транзисторах.
ИС КР140МА1 применяется для построения аналоговых умножителей. широкополосных смесителей, фазовых и амплитудных детекторов, схем деления, извлечения квадратного корня и др.
Назначение выводов КР140МА1:
| 1 |
+In |
Неинвертирующий вход управляющего сигнала
|
| 2 |
Usm1 |
Смещение |
| 3 |
-Uop |
Инвертирующий вход опорного сигнала |
| 4 |
-Uп |
Минус источника питания |
| 5 |
Usm2 |
Смещение |
| 6 |
-In |
Инвертирующий вход управляющего сигнала |
| 7 |
R |
Регулировка усиления |
| 8 |
+Uop |
Неивертирующий вход опорного сигнала |
| 9 |
+Out |
Неинвертирующий выход |
| 10 |
+Uп |
Плюc источника питания |
| 11 |
|
- |
| 12 |
-Out |
Инвертирующий выход |
| 13 |
|
- |
| 14 |
R |
Регулировка усиления |
|
|

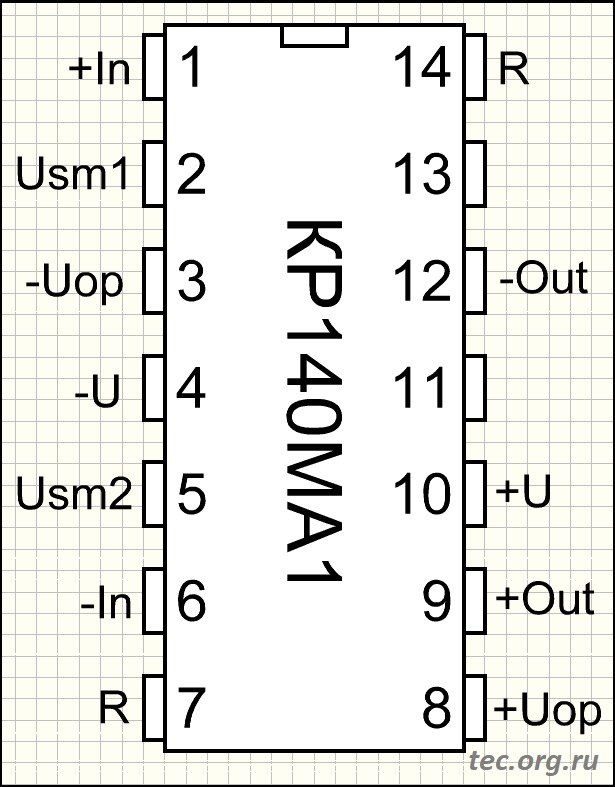

Расположение выводов КР140МА1:
|
Основные характеристики КР140МА1:
(при Uп=±12В, t=+25°C)
|
Напряжение питания (номинальное)
|
±12В±0,5%
|
| Напряжение питания (допустимое) |
±14В
|
| Ток потребления, не более |
+5,3мА
-7,3мА
|
| Максимальное выходное напряжение |
> 2,8В
|
| Входной ток управляющего сигнала |
<15мкА |
| Входной ток опорного сигнала |
<50мкА |
| Напряжение смещения по входу управляющего сигнала, не более |
±30мВ
|
| Напряжение смещения по входу опорного сигнала, не более |
±14мВ |
| Остаточное напряжение по входу управляющего сигнала |
<2мВ |
| Остаточное напряжение по входу опорного сигнала |
<10мВ |
|
Коэффициент усиления напряжения
|
> 2,8В |
|
Корпус
|
201.14-1
(DIP-14)
|
| Температура среды |
-45..+70°С |
| Аналог |
MC1496 (µA796) |
|
|

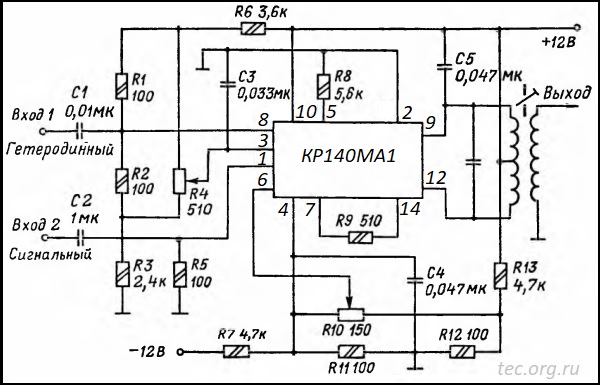

Схема широкополосного смесителя на микросхеме КР140МА1
|
Литература:
- Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с.
- Журнал "Радио" 1979 №4, с.59-60 (К140МА1)
- Тимонтеев В.Н., Величенко Л.М., Ткаченко В.А. Аналоговые перемножители сигналов в радиоэлектронной аппаратуре. М.: Радио и связь, 1982.
- Функциональные устройства на микросхемах / [В.З.Найдеров,А.И.Гол ованов,З.Ф.Юсупов и др.];Под ред.В.З.Найдерова .— М. : Радио и связь, 1985 .— 199с.
|
|
|
|
Производитель: "Квадр"
|
