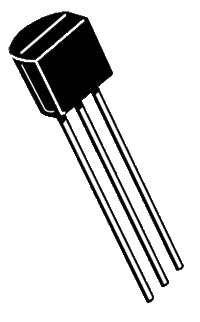

Назначение выводов:
1-Выход, 2-Общий, 3-Вход
|
К1235ЕН3БП - стабилизаторы напряжения положительной полярности 3,3V с максимальным выходным током 0,1А и низким проходным напряжением "вход-выход" в корпусе TO-92.
Параметры стабилизатора К1235ЕН3БП:
| Номинальное выходное напряжение |
+3,3V±3,8%
(3,175..3,425В |
| Максимальный выходной ток |
100mA (долговременный) |
| Ток потребления |
< 30mA |
| Допустимое входное напряжение |
+3,9..+26V |
| Минимальное напряжение выход-вход (dropout) |
<0,6V (I=0,1A)
<0,2V (I=0,01A) |
| Нестабильность напряжения при изменении тока нагрузки 5..100mA |
<50mV |
Нестабильность напряжения при изменении входного напряжения в пределах:
9..16V
6..26V |
<10mV
<30mV |
| Коэффициент сглаживания пульсаций |
>60dB |
| Диапазон температур |
-40..+125°C |
| Корпус |
КТ-26 (TO-92) |
|
|
Аналоги стабилизатора К1235ЕН3БП:
Более подробные характеристики стабилизатора IL2931AZ-3,3 (К1235ЕН3) Вы можете получить скачав файл документации ниже (Datasheet на русском языке).
|
Схема включения стабилизаторов К1235ЕН3БП:
Указаны минимальные значения входной и выходной ёмкости конденсаторов, необходимые для стабильной работы стабилизаторов. В практических схемах рекомендуется использовать значения от десятков до сотен микрофарад для минимизации пульсаций выходного напряжения.
|
