КР1085ПП1
| |
13.07.2026, 12:55:32 |
| ЦЕНА розничная: 15руб | от 10шт: 12руб | от 100шт: 10руб |
|
Корпус: DIP-8
|
КР1085ПП1 - однокристальная интегральная микросхема тонального вызова со встроенным диодным мостом для телефонных аппаратов, работающая либо непосредственно на пьезоэлектрический излучатель, либо на динамическую головку через трансформатор. Микросхема вырабатывает две тональные частоты fн1 и fн2 с частотой переключения fL. Подключается непосредственно к телефонной линии через ограничивающие резистор и конденсатор (смотрите схему применения). На схему подается вызывное переменное напряжение, которое выпрямляется встроенным диодным мостом и стабилизируется встроенным стабилизатором напряжения.
Микросхема КР1085ПП1 по схеме включения и параметрам близка также к следующим вызывным микросхемам: КР1064ПП1, КР1091ГП1, КР5001ГП1, IL2418N, LS1240(A), LS1241, PSB6520-2, PSB6521-2, PSB6523-T и во многих случаях может их заменить. Тем не менее, для детального изучения соответствия следует обратиться к документации на соответствующие ИС или к литературе [1,2].
|
|

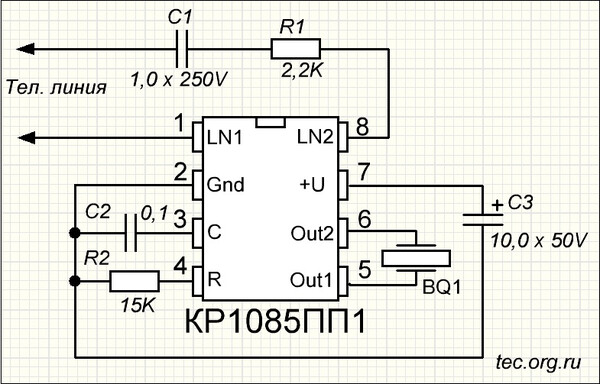

Структурная схема КР1085ПП1:
$IMAGE2$
|
|
Особенности микросхемы КР1085ПП1:
-
Встроенный диодный мост
- Встроенный защитный стабилитрон на входе,
- Низкий ток потребления, позволяющий использовать параллельное включение ТА
- Небольшое количество внешних навесных элементов
- Тональные частоты и частота переключения задаются внешними элементами
- Схема запуска с гистерезисом, защищающая от шумов в линии
- Включается напряжением питания
- Входное сопротивление микросхемы регулируется внешними компонентами
- Парафазный выход
|
Назначение выводов КР1085ПП1:
| 1 |
Input 1 |
Вход линии |
| 2 |
GND |
Общий |
| 3 |
CLF |
Ёмкость, задающая частоту НЧ-генератора |
| 4 |
RHF |
Резистор, управляющий частотой ВЧ-генератора
|
| 5 |
Out-1 |
Выход прямой |
| 6 |
Out-2 |
Выход инверсный |
| 7 |
CF |
Вывод фильтрующей ёмкости |
| 8 |
Input 2 |
Вход линии |
|
|
Основные параметры КР1085ПП1:
(материал в разработке)
| Обозн. |
Наименование |
Режим изм. |
Мин |
Тип |
Макс |
| Vcc |
Напряжение питания |
вывод 7 |
|
25В |
|
| Icc |
Ток потребления |
Ucc=25В
без нагрузки
|
|
3,5мА |
|
| |
Входной ток вызова |
Ucc=25В |
|
18мА |
|
| Von |
Напряжение включения |
вывод 7 |
11,1В |
14,1В |
17,1В |
| Vsus |
Напряжение выключения |
вывод 7 |
6,9В |
9,9В |
12,9В |
| Rd |
Входное дифференциальное сопротивление |
выводы 1 и 8 |
6,4Ком |
10Ком |
|
| Vout |
Выходное напряжение |
Vcc=26В |
21В |
23В |
25В |
|
fн1
fн2
|
Выходные частоты |
Vсс=25В
R1=25Ком
Vcc=0В
Vcc=6В
|
840Гц
600Гц
|
|
2150Гц
1830Гц
|
| fн |
Диапазон частот |
Ucc=25В
R1=1,7..70Ком
|
100Гц |
|
15КГц |
| fL |
Частота переключения |
Ucc=25В
R1=25Ком C1=0,0,68мкФ
|
7Гц |
|
10Гц |
| Предельно-допустимые параметры: |
| Vвх |
Действующее переменное напряжение |
f=50Гц
непрерывно
|
|
|
120В |
| Vвх |
Действующее переменное напряжение |
f=50Гц
5сек.-действ., 10сек.- пауза
|
|
|
200В |
| Iсс |
Максимальный ток потребления |
|
|
|
22мА |
| Т |
Диапазон рабочих температур |
|
-10°С |
|
+70°С |
| Pк |
Мощность рассеивания корпуса |
|
|
|
500мВт |
| |
Корпус: |
2101.8-1 (DIP-8) |
|
|

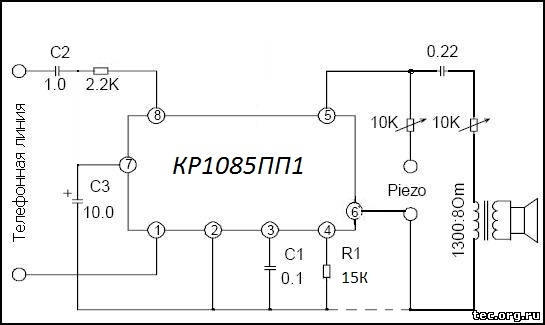

Типовая схема включения КР1085ПП1:
|
| При необходимости питать микросхему постоянным напряжением его следует подавать между выводами 7 и 2. |
|
Литература:
1. Микросхемы для телефонии. Выпуск 1 - Москва: ДОДЭКА, 1994г. ISBN-5-87835-003-3
2. Микросхемы для телефонии и средств связи. Выпуск 2. - Москва: ДОДЭКА, 1998г. ISBN-5-87835-017-3
|
|
|
|
