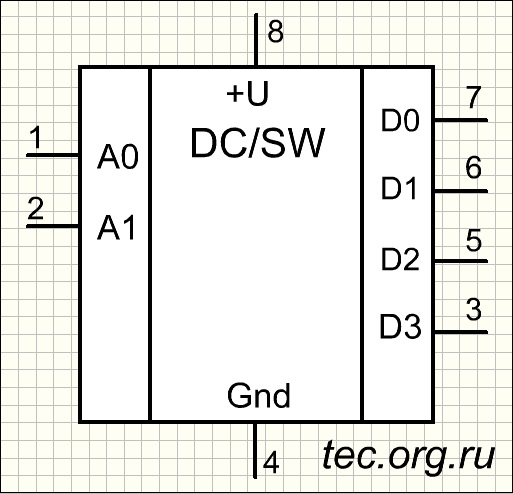

Микросхема КР1568КН1 фактически является дешифратором из 2 в 4. Она получает двухразрядный двоичный код от ТВ-процессора по линиям адреса A0/A1 и выдает четырёхразрядный позиционный код на выходах D0-D3. Выходы выполнены по схеме с открытым эмиттером. Это означает, что низкий уровень на выходе фактически является обрывом - высокоимпедансным состоянием. При необходимости иметь втекающий ток по выходу при низком уровне сигнала следует применить резисторы, притягивающие выходы к общему проводу.

По входным сигналам микросхема совместима с ТТЛ-уровнями, высокий уровень на выходе близок к напряжению питания. Можно использовать микросхему КР1568КН1 как дешифратор общего применения.
