Корпус: PowerDIP-16(12+4)
|
К1109КТ10Б - 4-канальный коммутатор мощных нагрузок на основе транзисторов Дарлингтона (составных) с открытым коллектором. Коммутаторы содержат защитные диоды, что позволяет коммутировать индуктивные нагрузки (реле, соленоиды, двигатели постоянного тока и т.п.). Коммутатор К1109КТ10Б рекомендуется для сопряжения мощных нагрузок с микросхемами ТТЛ и КМОП-логики c 5-вольтовым питанием.
Внимание! Рекомендуется применение радиатора для микросхемы К1109КТ10 в виде проводника печатной платы либо в виде внешней пластины.
|
|

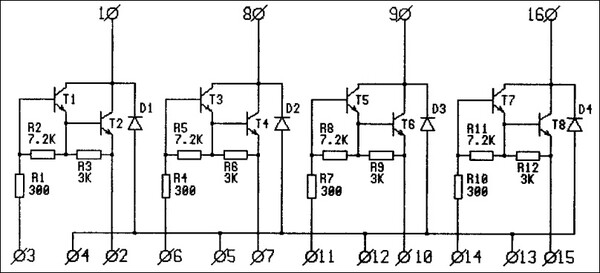

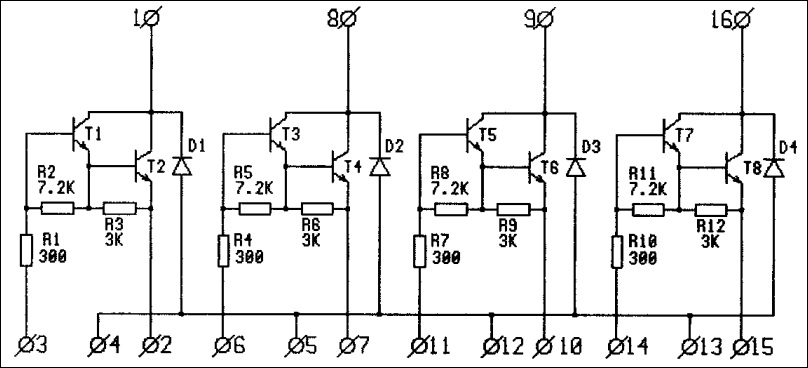

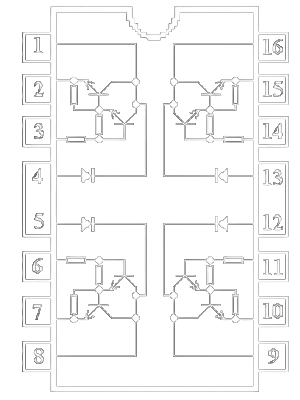

Расположение выводов К1109КТ10Б:
Более подробное описание микросхемы КР1109КТ10Б с электрическими характеристиками и графиками работы Вы можете получить скачав файл документации ниже (Datasheet на русском языке). |
Основные характеристики К1109КТ10Б:
(при +25°C )
| Параметр |
Значение |
Режим изм. |
| Максимальное выходное напряжение |
35V |
|
| Максимальное входное напряжение |
30V |
|
| Максимальный коммутируемый ток (Iк) |
1,5A |
|
| Максимальный базовый ток управления |
20mA |
|
| Выходной ток утечки |
<100µA |
Uкэ=35V |
Входное напряжение включения, не более
|
2,0V
2,5V |
Iк=1,0А Uкэ=2V
Iк=1,25А Uкэ=2V |
| Входной ток включения (не более) |
1,4..4,3mA |
Uвх=2,4V |
|
Максимальная рассеиваемая мощность микросхемы
|
1,5W
|
Tсреды=70°С
(без радиатора)
|
|
Падение напряжения в открытом состоянии
|
<1,1V
<1,4V
|
Iк=0,5A
Iк=1,25A |
| Время включения (не более) |
1µS |
|
| Время выключения (не более) |
1,5µS |
|
| Диапазон температур среды |
-45..+100°C |
|
| Корпус |
DIP-16
(PowerDIP12+4)
|
|
| Аналоги |
ULN2074B
КР1109КТ10Б |
|
|
