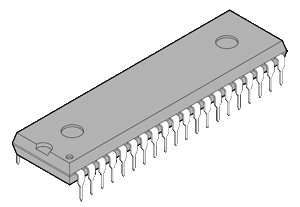

Корпус: СDIP-40 (p:2,5mm)
|
КМ1810ВМ88 - 16-разрядный микропроцессор с фиксированной системой команд и тактовой частотой до 5МГц. Данный процессор имеет систему команд и прочие возможности, аналогичные КР1810ВМ86, но имеет 8-разрядную шину данных для упрощения построения периферийных схем и обеспечения совместимости с устройствами серии КР1821. Процессор 1810ВМ88 использовался в клонах IBM PC XT (таких как "Поиск" и др.).
Основные возможности м/с 1810ВМ88:
|
|
Расположение выводов м/с 1810ВМ88:
(нажмите для увеличения)
* В скобках назначение выводов для максимального режима работы процессора.
Более подробное описание работы микросхемы КР1810ВМ88 с электрическими параметрами, диаграммами работы и блок-схемами находится в файле документации ниже (Datasheet на русском языке).
 |
Назначение выводов КМ1810ВМ88:
| Вывод |
Обозначение |
In/Out |
Назначение |
| 1 |
GND |
|
Общий вывод |
| 17 |
NMI |
I |
Немаскируемый запрос прерывания |
| 18 |
INT |
I |
Маскируемый запрос прерывания |
| 19 |
CLK |
I |
Тактовый вход |
| 20 |
GND |
|
Общий вывод |
| 21 |
RESET |
I |
Начальная установка |
| 22 |
READY |
I |
Готовность |
| 23 |
TEST |
I |
Проверка |
2-16,
39 |
AD0-AD7 |
I/O |
Шина адреса/данных. С тремя состояниями. |
| 24 |
INTA |
O |
Подтверждение прерывания |
| (24) |
QS1 |
Сигнал состояния очереди команд |
| 25 |
ALE |
O |
Строб адреса |
| (25) |
QS0 |
Сигнал состояния очереди команд |
| 26 |
DEN |
O |
Разрешение передачи данных |
| (26) |
S0 |
Сигнал состояния цикла канала |
| 27 |
DT/R |
O |
Выдача/прием данных |
| (27) |
S1 |
Сигнал состояния цикла канала |
| 28 |
IO/M |
O |
Память/Внешнее устройство |
| (28) |
S2 |
Сигнал состояния цикла канала |
| 29 |
WR |
O |
Запись |
| (29) |
LOCK |
Канал занят |
| 30 |
HLDA |
O |
Подтверждение захвата |
| (30) |
RQ/GT1 |
I/O |
Запрос/разрешение доступа к магистрали |
| 31 |
HOLD |
I |
Захват |
| (31) |
RQ/GT0 |
I/O |
Запрос/разрешение доступа к магистрали |
| 32 |
RD |
O |
Чтение |
| 33 |
MN/MX |
I |
Минимальный/максимальный режим |
| 34 |
SS0 |
O |
Сигнал состояния цикла канала |
| (34) |
- |
"1" |
- |
| 35-38 |
A19-A16 |
O |
Шина адреса |
| (35-38) |
S6-S3 |
Сигналы состояния |
| 40 |
Vcc |
|
Питание +5V. |
|
