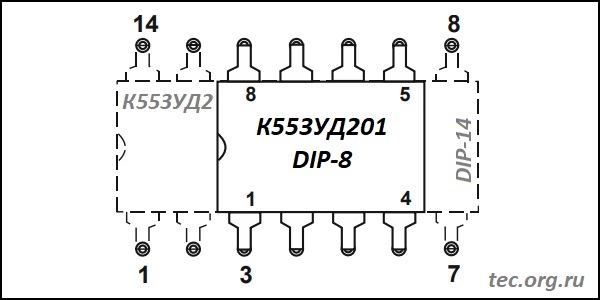

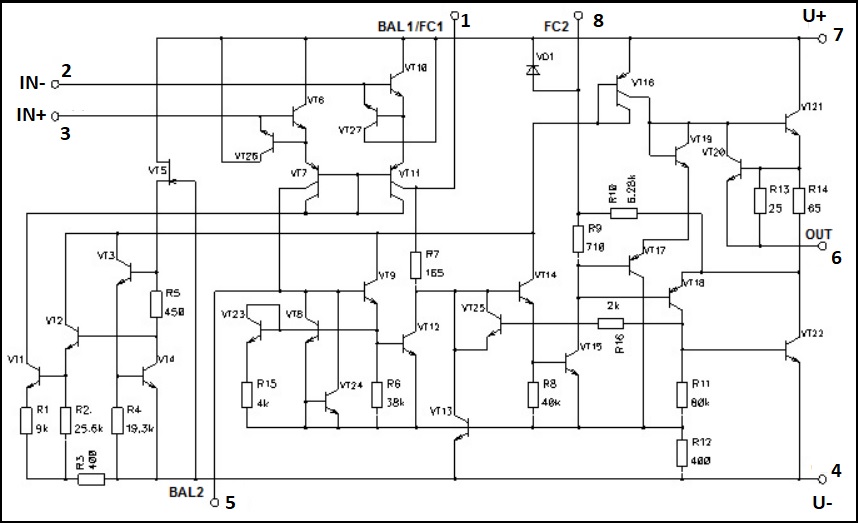

Назначение выводов К553УД201:
| 1 |
BAL1
/FC1 |
Коррекция, Балансировка |
| 2 |
IN- |
Инвертирующий вход |
| 3 |
IN+ |
Неинвертирующий вход |
| 4 |
U- |
Минуc источника питания |
| 5 |
BAL2 |
Балансировка |
| 6 |
OUT |
Выход |
| 7 |
U+ |
Плюс источника питания |
| 8 |
FC2 |
Коррекция |

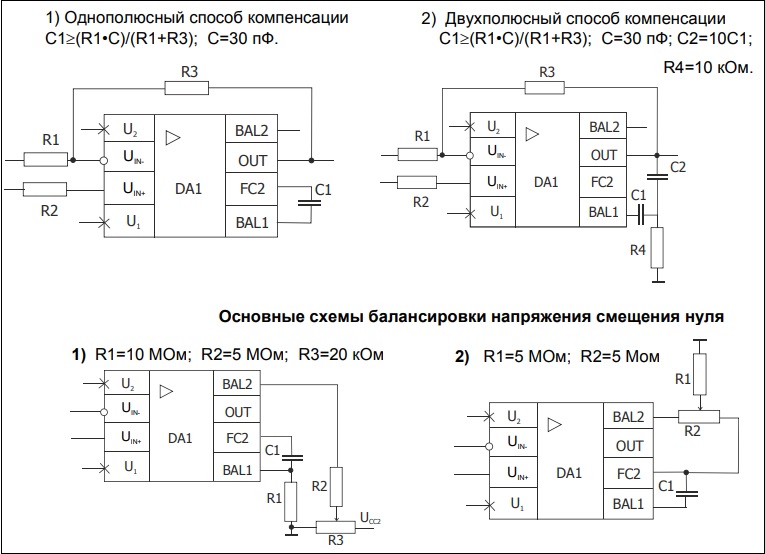

Более подробные параметры ОУ К553УД2/К553УД201 с графиками работы находятся в файле документации ниже (Datasheet на русском языке).
|
Основные характеристики К553УД2:
|
Напряжение питания (номинальное)
|
±15В
|
| Напряжение питания (допустимое) |
±13,5..±16,5В
|
| Ток потребления, не более |
±6,0мА
|
|
Максимальное выходное напряжение (Uпит=±15В)
|
±10В
|
| Максимальное синфазное входное напряжение |
10В |
| Максимальное дифференциальное входное напряжение |
10В |
| Напряжение смещения нуля |
±7,5мВ
|
|
Входной ток, не более
|
±1,5мкА
|
| Разность входных токов, не более |
±0,5мкА |
|
Коэффициент усиления напряжения
|
>20000
|
| Минимальное сопротивление нагрузки |
2КОм |
| Частота единичного усиления |
1МГц |
| Коэффициент ослабления синфазных помех |
>70дБ |
| Скорость нарастания напряжения |
0,5В/мкс |
|
Корпус
|
2101.8-1
(DIP-8)
|
|
Аналоги
|
LM301N
|
|
