Корпус: DIP-8
|
Микросхема К170АП2 (170АП2 "5") - представляет собой 2-канальный формирователь двуполярных сигналов с амплитудой более 5 В на нагрузке сопротивлением 3 кОм и ёмкостью 2,5 нФ.
Таблица истинности К170АП2 (2И-НЕ):
| Входы |
Выход |
| A |
B |
Y |
| H |
H |
L |
| L |
X |
H |
| X |
L |
H |
L - низкий уровень, H - высокий уровень, X - любое состояние
|
|

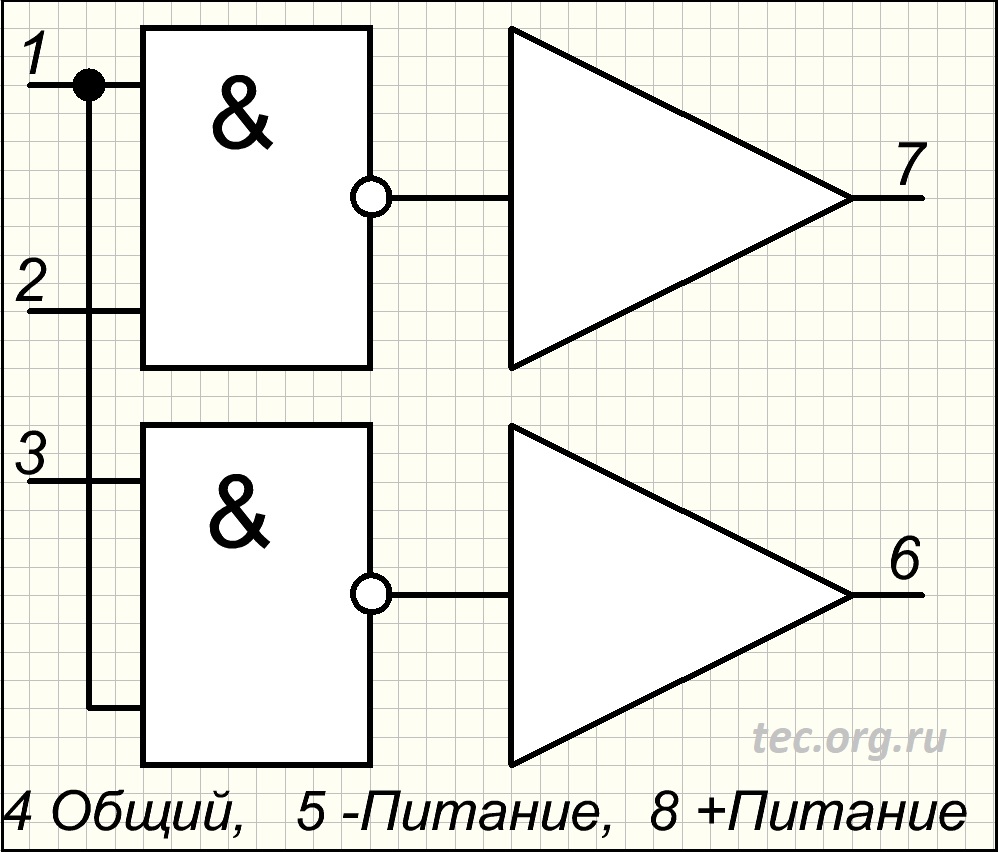

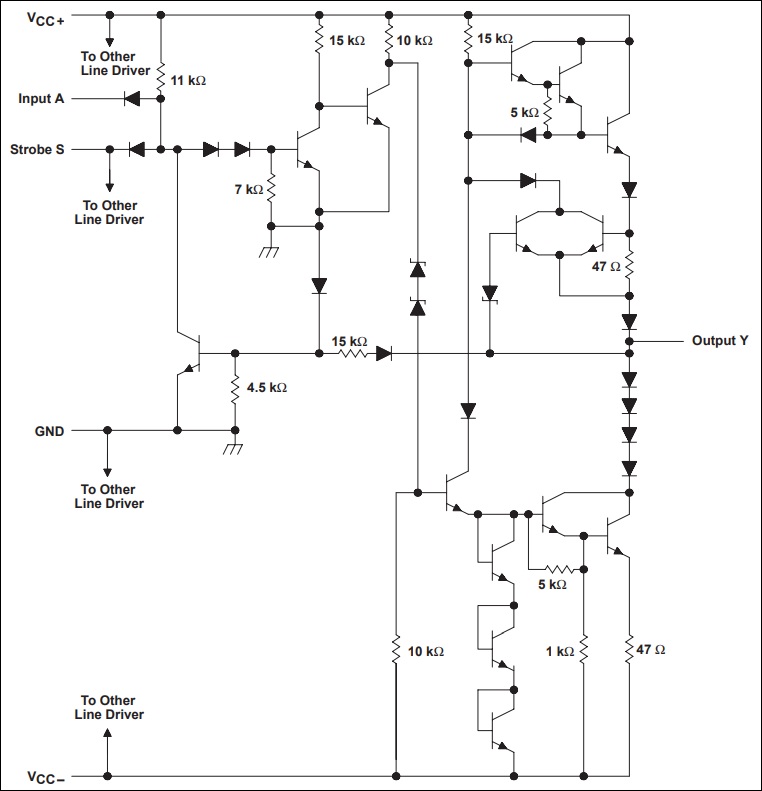

Логическая схема К170АП2:
Назначение выводов К170АП2:
| Вывод |
Назначение |
| 1 |
Строб |
| 2 |
Вход 1 |
| 3 |
Вход 2 |
| 4 |
Общий |
| 5 |
- Питание |
| 6 |
Выход 2 |
| 7 |
Выход 1 |
| 8 |
+ Питание |
|
Технические характеристики К170АП2:
| Параметр |
Значение |
| Uпит |
+/-12В±5% |
| Uвых.H |
> +5В |
| Uвых.L |
< -5В |
Iвх.L
по выводу 1
по выводам 2,3 |
<3,2мА
<1,6мА |
Iвх.H
по выводу 1
по выводам 2,3 |
<0,02мА
<0,01мА |
| Uвх.H |
2..5,5В |
| Uвх.L |
0..0,8В |
| Iпотр.(вых=L) |
<22мА |
| Время задержки |
90/120нс |
| То же при Rн=3Ком, Cн=2,5нФ |
<2мкС |
| Диапазон температур |
0..+70°С |
| Корпус |
2101.8-1 (DIP-8) |
| Аналог |
SN75150P |
|
