Общие рекомендации по применению

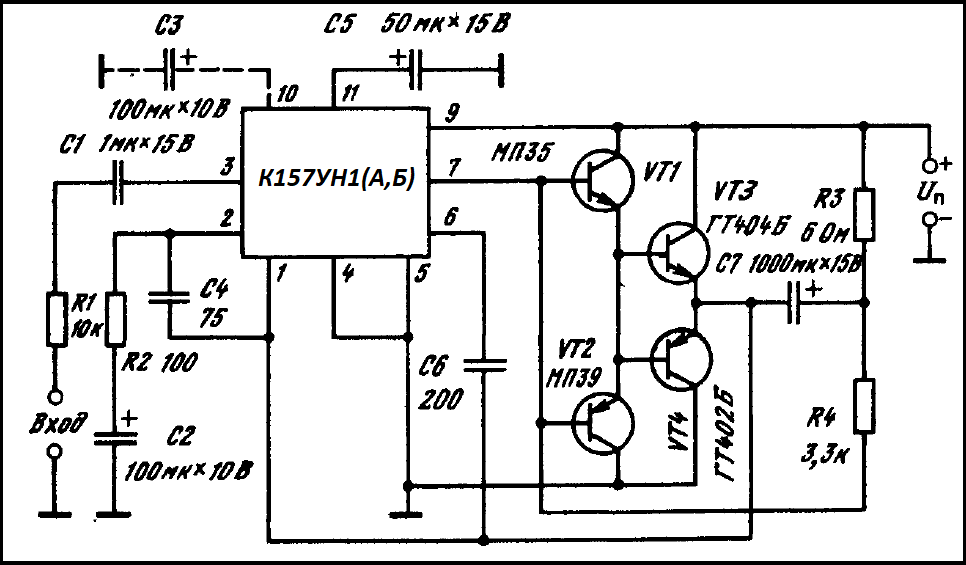

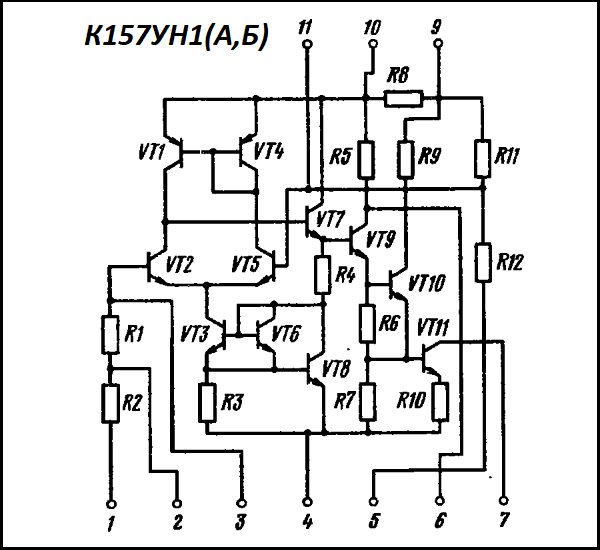

При создании УНЧ входные и выходные цепи должны быть экранированы от воздействия электрических и магнитных полей и разнесены между собой. Входной сигнал должен подаваться на выводы 3 и 4, как показано на типовой схеме включения. Чувствительность и входное сопротивление определяются сопротивлением резистора R1; значительное его снижение приводит к уменьшению глубины отрицательной обратной связи и увеличению влияния выходного сопротивления источника сигнала на устойчивость усилителя. Для уменьшения нелинейных искажений не рекомендуется подсоединять ’’земляные” проводники входа и выхода к одной точке. Наличие конденсатора С3, улучшающего шумовые характеристики усилителя, необязательно в усилителях среднего качества, однако значительное увеличение его емкости нежелательно из-за возможного возбуждения усилителя. При уменьшении сопротивления резистора R2 возрастает уровень нелинейных искажений; при его увеличении уменьшаются усиление и нелинейное искажение из-за увеличения глубины отрицательной обратной связи и возможно возбуждение усилителя.
Частотная характеристика в области низких частот определяется постоянными времени цепочек R1C1, R2C2 и RнC7. Коллекторы транзисторов VT1…VT4, вывод нагрузки и выводы источника питания должны быть подключены непосредственно к выводам конденсатора С7.
Сопротивление резистора R4 определяется из выражения:
R4=H21э1*H21э3*Rн
где h21э1 и h21э3 — минимальные значения коэффициента усиления транзисторов VT1 и VT3 при максимальном токе эмиттера; Rн — сопротивление нагрузки. Для повышения устойчивости усилителя рекомендуется подключать к выводу 10 конденсатор емкостью 100 мкФ.
|
