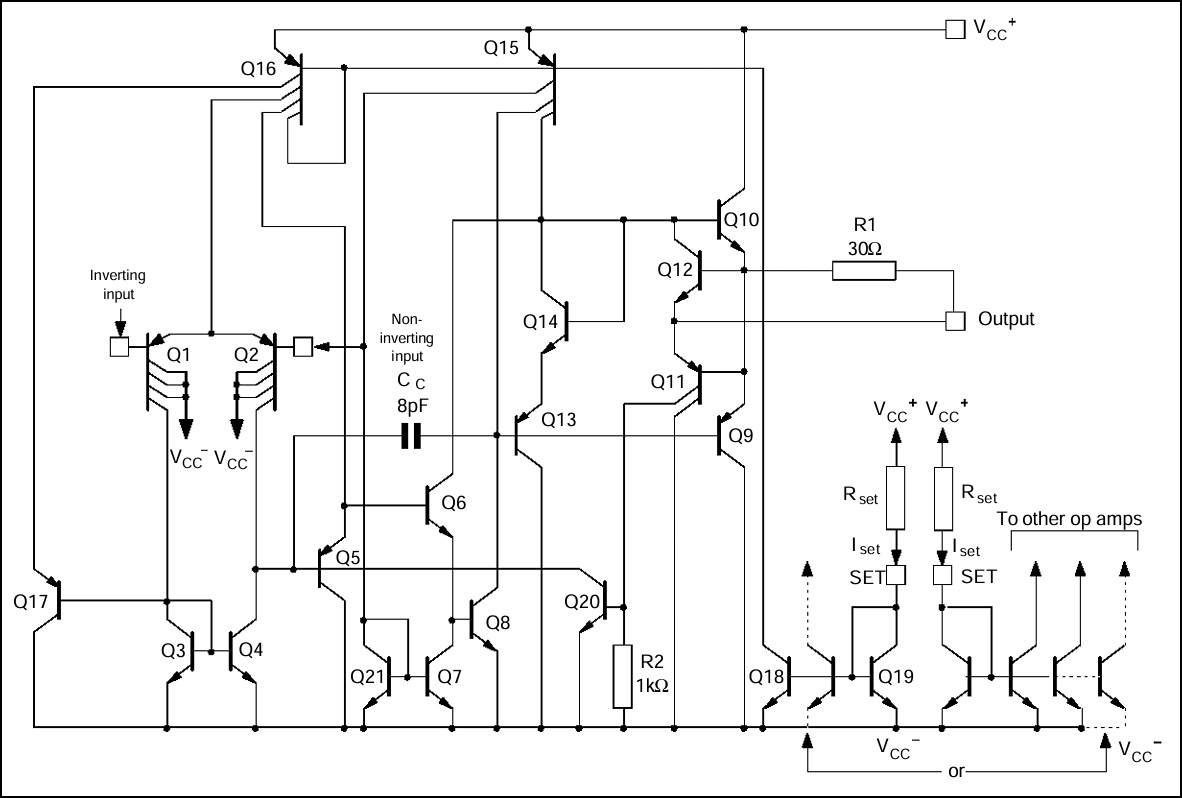

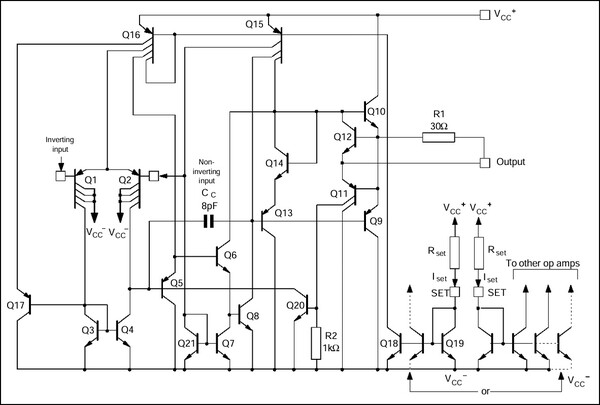

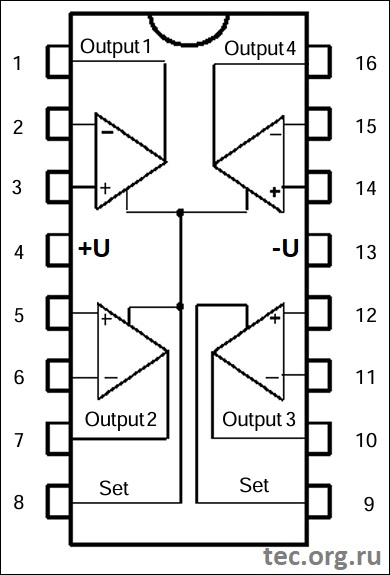

Расположение выводов К1401УД3:
|
Назначение выводов К1401УД3:
|
N
|
Назначение
|
|
N
|
Назначение
|
|
1
|
Выход 1
|
|
9 |
Управление 3 каналом
|
|
2
|
Инвертирующий
вход 1
|
|
10 |
Выход 3
|
|
3
|
Неинвертирующий
вход 1
|
|
11
|
Инвертирующий вход 3
|
|
4
|
+ Питания
|
|
12
|
|
|
5
|
Неинвертирующий
вход 2
|
|
13
|
- Питания
|
|
6
|
Инвертирующий
вход 2
|
|
14
|
|
|
7
|
Выход 2
|
|
15
|
Инвертирующий вход 4
|
| 8 |
Управление 1,2,4 каналами |
|
16 |
Выход 4 |
|
|
Предельные режимы К1401УД3:
|
Напряжение питания
|
±16,5V
|
|
Синфазное входное напряжение
|
±(Uп-2)V
|
|
Дифференциальное
входное напряжение
|
2Uп-3V
|
| Максимальная рассеиваемая мощность |
500мВт |
|
Диапазон температур
|
-10..+70°С
|
* Выходной ток короткого замыкания ограничен внутренне.
|
Основные характеристики К1401УД3:
(При Uпит=±15V, Rн=10Kom, Iупр=10µA, t=+25°C)
|
Параметр
|
Мин.
|
Тип.
|
Макс.
|
| Напряжение питания двуполярное |
±1,5V |
±15V |
±16,5V |
| Ток потребления |
|
|
2,5mA |
|
Напряжение смещения
|
|
|
±7,5mV
|
| Входной ток |
|
|
250nA |
|
Разность входных токов
|
|
|
±100nA
|
|
Выходной ток
|
5mA
|
|
|
|
Коэффициент ослабления синфазных помех
|
70dB
|
|
|
| Входное сопротивление |
|
200Kom |
|
| Коэффициент усиления по напряжению |
25000 |
|
|
| Максимальное выходное напряжение |
±12V |
|
|
| Корпус |
2103.16-3 (CDIP-16) |
|
