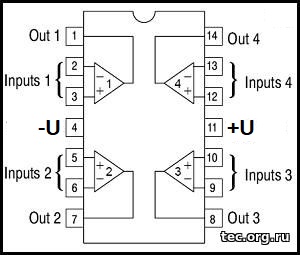

Расположение выводов К1401УД2:
|
Назначение выводов К1401УД2:
|
N
|
Назначение
|
|
N
|
Назначение
|
|
1
|
Выход 1
|
|
8
|
Выход 3
|
|
2
|
Инвертирующий
вход 1
|
|
9
|
Инвертирующий вход 3
|
|
3
|
Неинвертирующий
вход 1
|
|
10
|
Неинвертирующий
вход 3
|
|
4
|
- Питания (общий)
|
|
11
|
+ Питания
|
|
5
|
Неинвертирующий
вход 2
|
|
12
|
Неинвертирующий
вход 4
|
|
6
|
Инвертирующий
вход 2
|
|
13
|
Инвертирующий вход 4
|
|
7
|
Выход 2
|
|
14
|
Выход 4
|

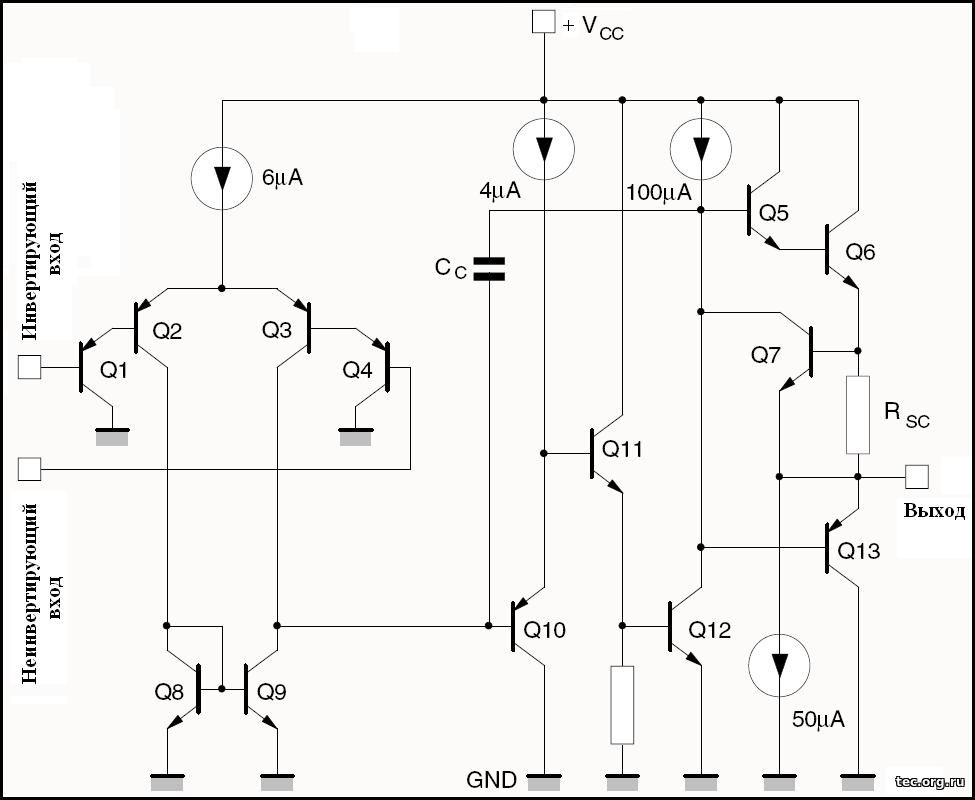

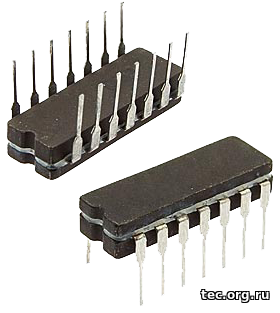

Внимание! Микросхема К1401УД2А,Б (керамический корпус) имеет противоположное расположение выводов питания и при замене их на КР1435УД2 следует развернуть микросхему ключом в противоположную сторону.
|
|
Предельные режимы К1401УД2Б:
|
Напряжение питания
|
+16,5V
или
±8,25V
|
|
Входное напряжение
|
-0,3..+16,5V
|
|
Дифференциальное
входное напряжение
|
16,5V
|
| Выходной ток |
5mA * |
|
Диапазон температур
|
-40..+100°С
|
* Выходной ток короткого замыкания ограничен внутренне.
|
Основные характеристики К1401УД2Б:
(При Uпит=+5V, Rн=2Kom t=+25°C)
|
Параметр
|
Мин.
|
Тип.
|
Макс.
|
| Напряжение питания однополярное |
+3V |
+5V |
+16,5V |
| Напряжение питания двуполярное |
±1,5V |
±2,5V |
±8,25V |
| Ток потребления |
|
|
2mA |
|
Напряжение смещения
|
|
|
±7,5mV
|
| Входной ток |
|
|
150nA |
|
Разность входных токов
|
|
|
±60nA
|
|
Выходной ток
|
5mA
|
|
|
|
Коэффициент ослабления синфазных помех
|
70dB
|
|
|
| Коэффициент разделения каналов |
110dB |
|
|
| Напряжение шумов |
|
|
50nV/√Hz |
| Температурная нестабильность напряжения смещения |
30µV/°C |
|
|
| Входное сопротивление |
|
200Kom |
|
| Коэффициент усиления по напряжению |
25000 |
|
|
|
Максимальная скорость нарастания
|
0,35V/µS
|
|
|
| Максимальное входное напряжение |
Uп-3V |
|
|
| Максимальное выходное напряжение |
+3V |
|
|
| Частота единичного усиления (Rн=2Kom, Cн=50pF) |
0,7MHz |
|
|
|
