Корпус: DIP-14
|
Микросхема КР531ТМ2 содержит два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).
При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала.
|
Расположение выводов м/с КР531ТМ2:

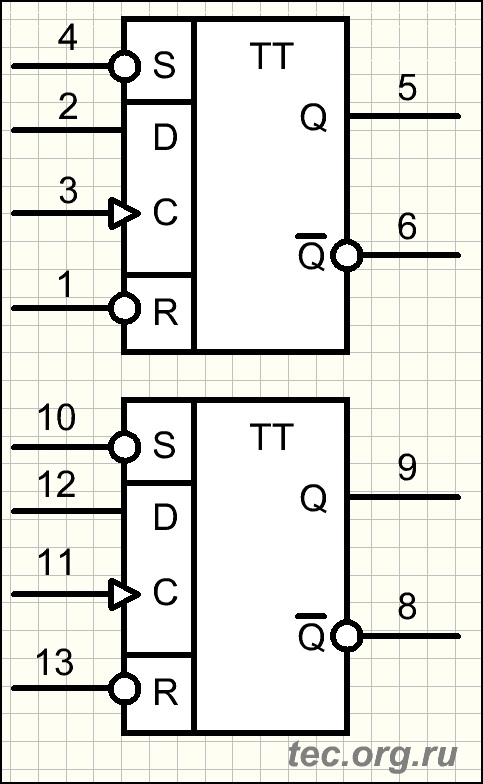

Условное обозначение м/с КР531ТМ2:
|
Основные параметры КР531ТМ2:
Напряжение питания (Vcc)
|
+5В ±5%
|
Входной ток "D" (1/0), не более |
0,05мА/2,0мА |
Входной ток "R" (1/0), не более |
0,15мА/6,0мА |
Входной ток "S" (1/0), не более |
0,1мА/4,0мА |
Входной ток "C" (1/0), не более |
0,05мА/4,0мА |
Ток потребления (статический), max |
50мА |
Выходной ток лог. "0", не менее |
20мА |
Выходной ток лог. "1", не менее |
1мА |
Типовая задержка |
8,0-13,5нс |
Тактовая частота |
до 80МГц |
Входной уровень "0" |
< 0,8В |
Входной уровень "1" |
> 2,0В |
Выходной уровень "0" |
< 0,5В |
Выходной уровень "1" |
> 2,7В |
Фронт входного импульса, max:
|
2,5нс
|
Рабочий диапазон температур
|
-10oC..+70oC
|
Корпус КР531ТМ2
|
DIP-14
|
Импортный аналог
|
sn74S74n
К531ТМ2п
|
Микросхема КР531ТМ2 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
