КР531ЛЕ1
| Периодические поставки | |
25.09.2025, 01:19:36 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб |
$IMAGE3$
 Корпус: DIP-14
|
Микросхема КР531ЛЕ1 представляет собой 4 логических элемента 2ИЛИ-НЕ. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V. Серия КР531 отличается повышенным быстродействием.
Таблица истинности элемента 2ИЛИ-НЕ:
| Входы |
Выход |
| X1 |
X2 |
Y |
| L |
L |
H |
| L |
H |
L |
| H |
L |
L |
| H |
H |
L |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
|
|

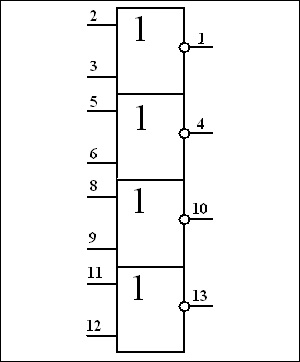

Условное обозначение м/с КР531ЛЕ1:
7 - Общий, 14 - Питание +5V. |
Технические характеристики КР531ЛЕ1:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,25V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
2,0мА |
| Iвх.H |
|
|
50мкА |
Uвых.L при Iвых=?mA
при Iвых=20mA |
|
|
0,4V
0,5V |
| Uвых.H при Iвых=1mA |
2,7V |
|
|
| Iвых.H (max) |
|
|
-1mA |
| Iвых.L (max) |
|
|
20mA |
| Iпотр.(вых=L) |
|
|
45mA |
| Время задержки |
|
|
5,5mS |
| Максимальная длительность фронта/спада импульсов |
|
|
2,5nS |
| Максимальная емкость нагрузки |
|
|
15pF |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
201.14-1 (DIP-14) |
| Аналог |
74S02 |
|
|
|
|
Производитель: "Элькор", г.Нальчик
|
