Км555ЛА3
| Периодические поставки | |
Сегодня, 01:03:34 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб | от 1000шт: 10руб |
|

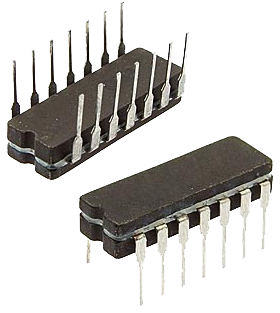

Корпус: cDIP-14
|
Микросхема КМ555ЛА3 (К555ЛА3) представляет собой 4 логических элемента 2И-НЕ. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности 2И-НЕ:
| Входы |
Выход |
| A |
B |
Y |
| H |
H |
L |
| L |
X |
H |
| X |
L |
H |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
|
|

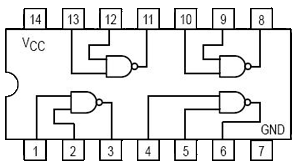

Расположение выводов Км555ЛА3:
|
Технические характеристики Км555ЛА3:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,5V |
5V |
5,5V |
| Uвх.H |
2V |
|
|
| Uвх.L |
|
|
0,8V |
| Uвых.H |
2,7V |
|
|
| Uвых.L |
|
|
0,4V |
| Iвх.H |
|
|
0,02mA |
| Iвх.L |
|
|
0,4mA |
| Iвых.H |
|
|
0,4mA |
| Iвых.L |
|
|
8mA |
| Iпотр.(вых=L) |
|
|
4,4mA |
| Время задержки |
|
|
3/5nS |
| Диапазон температур |
0°С |
|
+70°С |
| |
| Корпус |
201.14-8 (cDIP-14) |
| Аналоги |
74LS00, К555ЛА3 |
|
|
|
|
Производитель: "Мезон", г.Кишенев
|
ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб | от 1000шт: 10руб | Код товара: 8747 |
|
