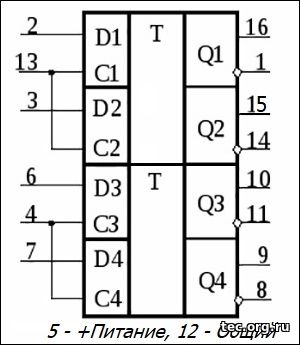

$IMAGE3$
Корпус: cDIP-16
|
Микросхема КМ155ТМ7 (К155ТМ7) содержит 4 статических D-триггера попарно объединенными входами подачи синхросигнала (C), что фактически делает микросхему сдвоенным двухразрядным регистром хранения.
Загрузка информации с информационных входов D в триггеры происходит при высоком уровне на входе разрешения С. Низкий уровень напряжения (лог."0") на входе С переводит триггеры в режим хранения. Таким образом, триггеры имеют т.н. статическое управление.
|
Логическая таблица м/с КМ155ТМ7
| Входы |
Выходы |
D |
C
|
Q
|
_
Q
|
| 0 |
1 |
0 |
1 |
| 1 |
1 |
1 |
0 |
| 0 |
0 |
Qo |
__
Qo |
| 1 |
0 |
Qo |
__
Qo |
Микросхема КМ155ТМ7 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
Основные параметры КМ155ТМ7:
|
Напряжение питания (Vcc)
|
+5В ±10%
|
| Ток потребления (статический), max |
53мА |
| Входной ток (0), не более |
3,2мА (D)
6,4мА (C) |
| Входной ток (1), не более |
80мкА (D)
160мкА (С) |
| Выходной ток лог. "0", не менее |
32мА |
| Выходной ток лог. "1", не менее |
0,8мА |
| Типовая задержка |
15-40нс |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" |
< 0,4В |
| Выходной уровень "1" |
> 2,4В |
|
Длительность входного импульса по входам C, R, не менее
|
50нс
|
| Опережение информации на входах D относительно фронта на входе C, не менее |
20нс |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
201.16-6
(cDIP-16)
|
|
Импортный аналог
|
SN7475n
|
|
