К555ТМ2 (КМ555ТМ2)
| Периодические поставки, Оптовые поставки по заказу | |
24.02.2022, 01:33:58 |
| ЦЕНА розничная: 15руб | от 10шт: 12руб | от 100шт: 10руб | от 1000шт: 9,5руб |
|
Корпус: DIP-14
|
Микросхема КМ555ТМ2 содержит два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).
При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала.
|
|
Логическая таблица м/с К555ТМ2
| Входы |
Выходы |
|
_
S
|
_
R
|
C
|
D
|
Q
|
_
Q
|
| 0 |
1 |
X |
X |
1 |
0 |
| 1 |
0 |
X |
X
|
0 |
1 |
| 0 |
0 |
X |
X |
Н |
Н |
| 1 |
1 |
_| |
1 |
1 |
0 |
| 1 |
1 |
_| |
0 |
0 |
1 |
|
1
|
1
|
0
|
X
|
Qo
|
__
Qo
|
|
|
|
Расположение выводов м/с К555ТМ2:

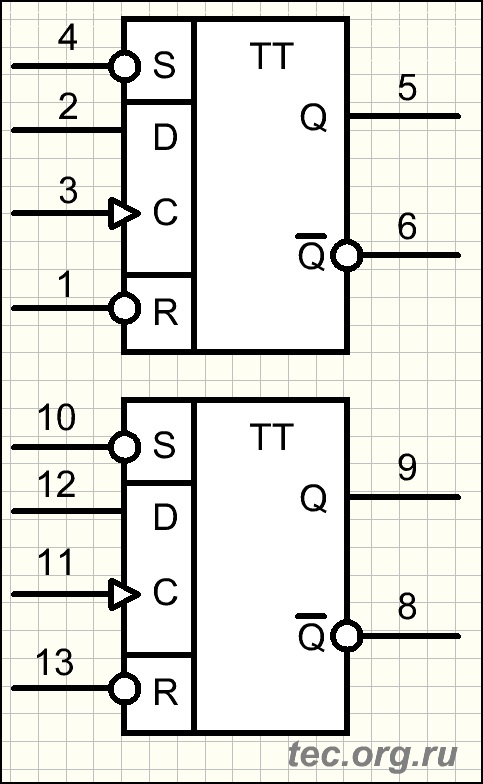

Условное обозначение м/с К555ТМ2:
|
Основные параметры К555ТМ2:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Входной ток (0/1), не более |
20мкА/400мкА |
| Ток потребления (статический), max |
7мА |
| Выходной ток лог. "0", не менее |
8мА |
| Выходной ток лог. "1", не менее |
0,4мА |
| Типовая задержка |
нс |
| Тактовая частота |
до 33МГц |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" |
< 0,5В |
| Выходной уровень "1" |
> 2,7В |
|
Фронт входного импульса, max:
входы R, S, D
вход C
|
1мкс
50нс
|
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус К555ТМ2 (пластм.)
Корпус КМ555ТМ2 (керам.)
|
DIP-14
CDIP-14
|
|
Импортный аналог
|
74LS74
|
Микросхема К555ТМ2(КМ555ТМ2) по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
