Км555ЛР11
| |
Сегодня, 01:04:42 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб |
|
Корпус: DIP-14
|

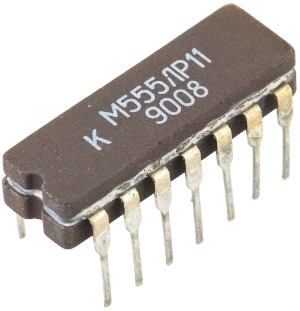

Микросхема К555ЛР11 (Км555ЛР11) представляет собой 2 логических элемента 2-2И-2ИЛИ-НЕ и 2-3И-3ИЛИ-НЕ. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности 2-2И-3ИЛИ-НЕ:
| Входы |
Выход |
| Х1.1 |
Х1.2 |
Х2.1 |
Х2.2 |
Y |
| H |
H |
X |
X |
L |
| X |
X |
H |
H |
L |
| L |
X |
L |
X |
H |
| X |
L |
L |
X |
H |
| L |
X |
X |
L |
H |
| X |
L |
X |
L |
H |
Таблица истинности 2-3И-3ИЛИ-НЕ:
| Входы |
Выход |
| Х1.1 |
Х1.2 |
Х1.3 |
Х2.1 |
Х2.2 |
Х2.3 |
Y |
| H |
H |
H |
X |
X |
X |
L |
| X |
X |
X |
H |
H |
H |
L |
| L |
X |
X |
L |
X |
X |
H |
| X |
L |
X |
L |
X |
X |
H |
| X |
X |
L |
L |
X |
X |
H |
| L |
X |
X |
X |
L |
X |
H |
| X |
L |
X |
X |
L |
X |
H |
| X |
X |
L |
X |
L |
X |
H |
| L |
X |
X |
X |
X |
L |
H |
| X |
L |
X |
X |
X |
L |
H |
| X |
X |
L |
X |
X |
L |
H |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
X - произвольное состояние
|
|

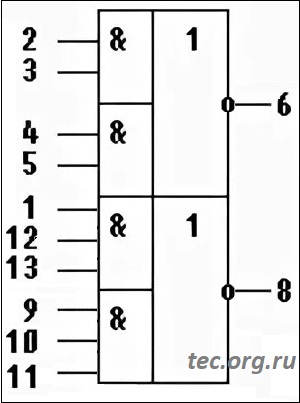

Расположение выводов К555ЛР11:
7 - Общий, 14 - Питание +5V. |
Технические характеристики К555ЛР11:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,25V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
0,4mA |
| Iвх.H |
|
|
20µА |
| Uвых.L при Iвых=8mA |
|
|
0,4V |
| Uвых.H при Iвых=0,4mA |
2,4V |
|
|
| Iвых.H (max) |
|
|
-0,4mA |
| Iвых.L (max) |
|
|
8mA |
| Iпотр.(вых=L) |
|
|
2,8mA |
| Время задержки |
|
|
20nS |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
2102.14-2 (CDIP-14) |
| Аналоги |
SN74LS51n
К555ЛР11 |
|
|
|
|
Производитель: "Мион", г.Тбилиси
|
