К555ЛП5 (КМ555ЛП5)
| Периодические поставки | |
Сегодня, 12:29:27 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб |
|
Корпус: DIP-14
|
Микросхема К555ЛП5/КМ555ЛП5 представляет собой 4 двухвходовых логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ. Относится к одной из стандартных серий ТТЛ К555 и предназначена для работы при напряжении питания +5V.
Таблица истинности ИСКЛЮЧАЮЩЕЕ ИЛИ:
| Входы |
Выход |
| A |
B |
Q |
| L |
L |
L |
| L |
H |
H |
| H |
L |
H |
| H |
H |
L |
L - низкий уровень, H - высокий уровень, X - любое состояние
|
|

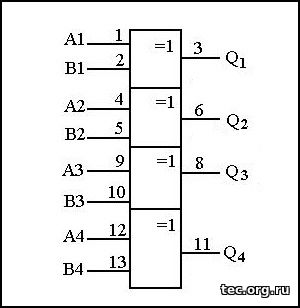

Расположение выводов 555ЛП5:
|
Технические характеристики К555ЛП5:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,25V |
| Uвх.H |
2V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.H |
|
|
0,04mA |
| Iвх.L |
|
|
-0,8mA |
| Uвых.L |
2,7V |
|
|
| Uвых.H |
|
|
0,4V |
| Iпотр.(вых=L) |
|
|
10mA |
| Время задержки |
|
|
17-30nS |
| Диапазон температур |
-10°С |
|
+70°С |
| |
| Корпус |
201.14-8
DIP-14 |
| Аналог |
SN74LS86N |
|
|
|
|
Производитель: "Мезон"/"Азон"
|
ЦЕНА розничная: 25руб | от 10шт: 20руб | Код товара: 9513 |
|
| Просмотров: 6
|
|
|
