К555ЛН1
Периодические поставки | 30.01.2024, 13:18:32
ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб

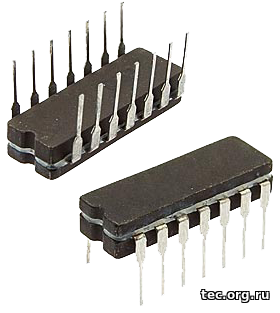

Корпус: DIP-14


Микросхема К555ЛН1 содержит шесть стандартных инверторов структуры ТТЛШ.


Расположение выводов м/с К555ЛН1:


Условное обозначение м/с К555ЛН1:

Основные параметры К555ЛН1:

Напряжение питания (Vcc)
+5В ±5%
Входной ток (0/1), не более 0,4мА/0,02мА
Ток потребления (статический), не более 6,6мА
Выходной ток лог. "0", не менее 8мА
Выходной ток лог. "1", не менее 0,4мА
Задержка распространения < 15нс
Входной уровень "0" < 0,8В
Входной уровень "1" > 2,0В
Выходной уровень "0" < 0,4В
Выходной уровень "1" > 2,7В
Нагрузочная способность 20 входов ТТЛ К555
Рабочий диапазон температур
0oC..+70oC
Корпус
DIP-14
Импортный аналог
74LS04N

Серия микросхем К555 - аналог импортной 74LS выполнены по технологии ТТЛШ. Микросхемы данной серии имеют стандартные уровни сигналов ТТЛ по входам и выходам.
Производитель: "Мезон", г.Кишенев
ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб Код товара: 2958
