Корпус: DIP-14
|
Микросхема К555ЛЕ1 представляет собой 4 логических элементов 2ИЛИ-НЕ. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности элемента 2ИЛИ-НЕ:
| Входы |
Выход |
| X1 |
X2 |
Y |
| L |
L |
H |
| L |
H |
L |
| H |
L |
L |
| H |
H |
L |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
|
|

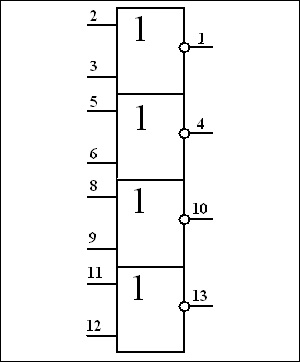

Условное обозначение м/с К555ЛЕ1:
7 - Общий, 14 - Питание +5V. |
Технические характеристики К555ЛЕ1:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,25V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
0,36мА |
| Iвх.H |
|
|
20мкА |
Uвых.L при Iвых=4mA
при Iвых=8mA |
|
|
0,4V
0,5V |
| Uвых.H при Iвых=0,4mA |
2,7V |
|
|
| Iвых.H (max) |
|
|
-0,4mA |
| Iвых.L (max) |
|
|
8mA |
| Iпотр.(вых=L) |
|
|
5,4mA |
| Время задержки |
|
|
15mS |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
201.14-1 (DIP-14) |
| Аналог |
74LS02 |
|
