К555ИР23
| Периодические поставки | |
Вчера, 15:58:28 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 15руб |
|
Микросхема К555ИР23 представляет собой восьмиразрядный регистр хранения информации, тактируемый импульсом, с возможностью перевода выходов в высокоимпедансное состояние.
Корпус: DIP-20
|
Запись информации в триггеры регистра происходит по фронту импульса на входе CP. При подаче лог. 0 на вход CP регистр переходит в режим хранения информации.
Выходы микросхемы находятся в активном состоянии, если на вход OE подан лог. 0. Если же на вход ЕО подать лог. 1, выходы регистра переходят в высокоимпедансное состояние. Сигнал на входе OE не влияет на запись в триггеры, запись может производиться как при лог. 0, так и при лог. 1 на этом входе.
По принципу действия данный регистр аналогичен микросхеме К555ИР22 (74LS373), но в отличие от него синхронизируется по фронту импульса на входе CP.
|
|
Логическая таблица м/с К555ИР23
| Входы |
Выходы |
| OE |
CP |
Dn |
Qn |
| 1 |
X |
X |
Z |
| 0 |
_| |
0 |
0 |
| 0 |
_| |
1 |
1 |
| 0 |
0 |
X |
Qo |
|
|
|

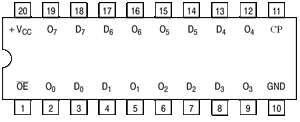

Назначение выводов м/с К555ИР23:

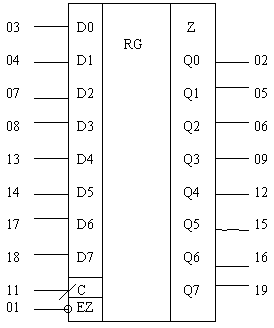

Условное графическое обозначение м/с К555ИР23:
|
Основные параметры К555ИР23:
|
Напряжение питания (Vсс)
|
+5В ±10%
|
| Входной ток (0/1), не более |
20мкА/400мкА |
| Ток потребления (статический), max |
45мА |
| Выходной ток лог. "0", не менее |
24мА |
| Выходной ток в Z-состоянии, не более |
20мкА |
| Типовая задержка |
20-28нс |
| Тактовая частота |
до 35МГц |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" |
< 0,4В |
| Выходной уровень "1" |
> 2,4В |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
DIP-20
|
|
Импортный аналог
|
74LS374
|
Микросхема К555ИР23 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
ИС К555ИР23 специально спроектирована для управления ёмкостной (до 500пФ) или относительно низкоомной нагрузкой. Применение выходов с тремя состояниями и увеличенная нагрузочная способность по сравнению со стандартными микросхемами серии К555 обеспечивает возможность работы непосредственно на магистраль без дополнительных схем интерфейса. Это дает возможность использовать данную микросхему в качестве буферного регистра, регистра ввода-вывода, магистрального передатчика и др.
|
|

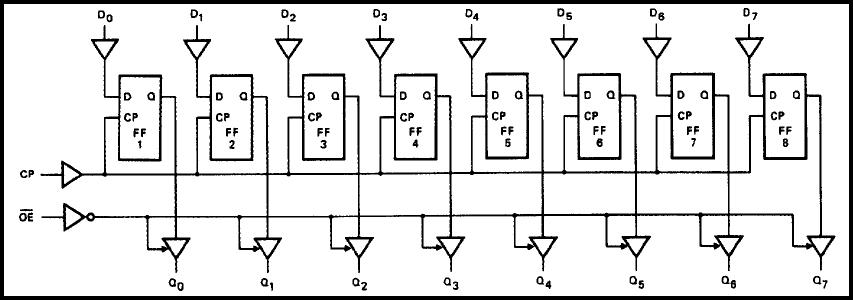

Функциональная схема микросхемы К555ИР23:
|
|
|
|
Производитель: "Мезон", г.Кишенев
|
