К555ИД18 (КМ555ИД18)
| Периодические поставки | |
Вчера, 11:05:33 |
| ЦЕНА розничная: 40руб | от 10шт: 35руб | от 100шт: 30руб |
Корпус: DIP-16
Корпус: CDIP-16
|
Микросхема К555ИД18 (КМ555ИД18) представляет собой преобразователь (дешифратор) 4-разрядного двоичного кода в код 7-сегментного светодиодного индикатора с общим анодом.
Микросхема К555ИД18 имеет информационные входы (A,B,C,D), соответствующие разрядам двоичного кода, выходы сегментов a-g. Выходы микросхемы выполнены по схеме с открытым коллектором. Активный уровень на выходах - низкий.
Кроме того имеются инверсные входы: LT (Lamp Test) - Проверки индикатора - все сегменты индикатора загораются при подаче низкого уровня на этот вход.
|
|
А также совмещенный вход/выход BI/RBO - при подаче низкого уровня на этот вход (Blanking Input) происходит гашение индикатора независимо от уровней сигналов на других входах.
Наиболее интересный режим осуществляется в следующем случае:
На входе LT лог. 1, вывод BI/RBO свободен, на входе RBI (гашение нуля) лог. 0. В этом случае при подаче на входы A,B,C,D входного кода, соответствующего цифрам 1-9, происходит индикация этих цифр, при подаче кода цифры 0 - гашение индикатора и выдача на вывод BI/RBO лог. 0.
Поэтому, если соединить несколько микросхем К555ИД18 и индикаторов "последовательно" (выход RBO старшего разряда ко входу RBI следующего) можно получить гашение всех незначащих нулей в старших разрядах. Если в старшем разряде должен индицироваться нуль, он гасится и на выводе BI/RBO этого разряда появляется лог. 0, разрешающий гашение нуля в следующем разряде, и т. д. Если во всех разрядах нуль, то ни один из индикаторов не включен, на выводе BI/RBO микросхемы младшего разряда - лог. 0, являющийся признаком подачи нулевого числа, этот сигнал может быть использован, например, в таймерах. Если необходимо, чтобы при всех нулях младший разряд не гасился, на вход RBI младшего разряда нужно подать лог. 1.
|
|
Логическая таблица работы микросхемы К555ИД18 (КМ555ИД18):
| № |
Входы |
|
Выходы |
| |
LT |
RBI |
D |
C |
B |
A |
BI/RBO |
a |
b |
c |
d |
e |
f |
g |
| 0 |
1 |
X |
0 |
0 |
0 |
0 |
1 |
on |
on |
on |
on |
on |
on |
off |
| 1 |
1 |
X |
0 |
0 |
0 |
1 |
1 |
off |
on |
on |
off |
off |
off |
off |
| 2 |
1 |
X |
0 |
0 |
1 |
0 |
1 |
on |
on |
off |
on |
on |
off |
on |
| 3 |
1 |
X |
0 |
0 |
1 |
1 |
1 |
on |
on |
on |
on |
off |
off |
on |
| 4 |
1 |
X |
0 |
1 |
0 |
0 |
1 |
off |
on |
on |
off |
off |
on |
on |
| 5 |
1 |
X |
0 |
1 |
0 |
1 |
1 |
on |
off |
on |
on |
off |
on |
on |
| 6 |
1 |
X |
0 |
1 |
1 |
0 |
1 |
on |
off |
on |
on |
on |
on |
on |
| 7 |
1 |
X |
0 |
1 |
1 |
1 |
1 |
on |
on |
on |
off |
off |
off |
off |
| 8 |
1 |
X |
1 |
0 |
0 |
0 |
1 |
on |
on |
on |
on |
on |
on |
on |
| 9 |
1 |
X |
1 |
0 |
0 |
1 |
1 |
on |
on |
on |
on |
off |
on |
on |
| 10 |
1 |
X |
1 |
0 |
1 |
0 |
1 |
off |
off |
off |
on |
on |
off |
on |
| 11 |
1 |
X |
1 |
0 |
1 |
1 |
1 |
off |
off |
on |
on |
off |
off |
on |
| 12 |
1 |
X |
1 |
1 |
0 |
0 |
1 |
off |
on |
off |
off |
off |
on |
on |
| 13 |
1 |
X |
1 |
1 |
0 |
1 |
1 |
on |
off |
off |
on |
off |
on |
on |
| 14 |
1 |
X |
1 |
1 |
1 |
0 |
1 |
off |
off |
off |
on |
on |
on |
on |
| 15 |
1 |
X |
1 |
1 |
1 |
1 |
1 |
off |
off |
off |
off |
off |
off |
off |
__
BI |
X |
X |
X |
X |
X |
X |
0 |
off |
off |
off |
off |
off |
off |
off |
__
RBI |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
off |
off |
off |
off |
off |
off |
off |
__
LT |
0 |
X |
X |
X |
X |
X |
1 |
on |
on |
on |
on |
on |
on |
on |
|
Символы формируемые дешифратором К555ИД18:
 |
|
Назначение выводов К555ИД18:
| 1 |
B |
Вход 2¹ |
| 2 |
C |
Вход 2² |
| 3 |
LT |
Вход "Тест индикатора" |
| 4 |
BI/RBO |
Вход/выход "Гашение" |
| 5 |
RBI |
Вход "Гашение нуля" |
| 6 |
D |
Вход 2³ |
| 7 |
A |
Вход 2° |
| 8 |
GND |
Общий |
| 9 |
e |
Выходы сегментов
(открытый коллектор) |
| 10 |
d |
| 11 |
c |
| 12 |
b |
| 13 |
a |
| 14 |
g |
| 15 |
f |
| 16 |
+ U |
Питание |
|
-
0 - низкий уровень
-
1 - высокий уровень
-
X - любое состояние
- on - выход ОК открыт
- off - выход ОК закрыт
Микросхема К555ИД18 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
Сегменты светодиодного индикатора с общим анодом должны подключаться к выводам микросхемы К555ИД18 через токоограничивающие резисторы.
|
|

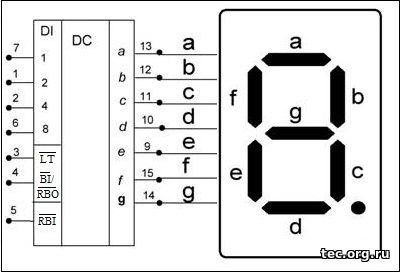

Условное обозначение м/с К555ИД18:
|
Основные характеристики К555ИД18:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Выходное напряжение лог.0 (I=12mA) |
<0,4В |
| Выходное напряжение лог.1 (RBO) |
>2,4В |
| Выходной ток "1", не менее (RBO) |
0,4мА |
| Выходной ток "0", не менее (RBO) |
3,2мА |
| Ток потребления, max |
13мА |
| Входной ток (1/0) |
20/-400мкА |
| Напряжение на выходе максимальное (в закрытом состоянии) |
15В |
| Выходной ток по выводам сегментов максимальный лог."0" |
24мА |
| Ток утечки выходов, не более |
250мкА |
| Типовая задержка |
100нс |
|
Рабочий диапазон температур
|
0..+70oC
|
|
Корпус К555ИД18
|
DIP-16
|
| Корпус КМ555ИД18 |
CDIP-16 |
|
Аналог
|
74LS247 |
|
|
|
|
|
Производитель: "Азон", г.Баку
|
