К555АП6
| Периодические поставки | |
Сегодня, 00:38:52 |
| ЦЕНА розничная: 30руб | от 10шт: 25руб | от 100шт: 23руб |
|
Корпус: DIP-20
|
Микросхема К555АП6 представляет собой восьмиразрядный двунаправленный шинный приемо-передатчик, с возможностью перевода входов/выходов в высокоимпедансное состояние.
Входы/выходы A0-A7 и B0-B7 равноправны. Направление передачи задается логическим уровнем на выводе DIR. Подача высокого уровня на вход ОЕ переводит все входы и выходы в высокоимпедансное состояние.
|
|
Логическая таблица м/с К555АП6
|
Управление
|
Выходы
|
|
OE
|
DIR
|
An
|
Bn
|
|
0
|
0
|
A=B
|
вход
|
|
0
|
1
|
вход
|
B=A
|
|
1
|
x
|
Z
|
Z
|
|
Основные характеристики К555АП6:
|
Напряжение питания (Vcc)
|
+5В ±10%
|
| Выходное напряжение лог.0 |
<0,4В |
| Выходное напряжение лог.1 |
>2,4В |
| Выходной ток, не менее |
24мА |
| Ток потребления, max |
95мА |
| Входной ток (1/0) |
20/-400мкА |
| Выходной ток в Z-состоянии |
< 20мкА |
| Типовая задержка |
18-45нс |
|
Рабочий диапазон температур
|
-10..+70oC
|
|
Корпус
|
DIP-20
|
|
Импортный аналог
|
74LS245
|
|
|

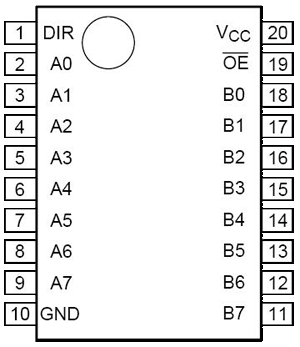

Расположение выводов м/с К555АП6:
Микросхема по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
Выходы микросхемы К555АП6 умощнены по сравнению со стандартными микросхемами этой серии, что позволяет ей работать на ёмкостную (до 200пФ) и относительно низкоомную нагрузку. Микросхема применяется в системах с магистральной организацией обмена информацией.
|

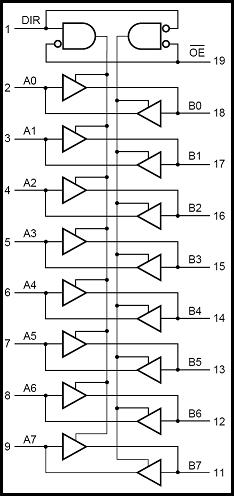

Функциональная схема микросхемы К555АП6 :
|
|
|
|
Производитель: "Мезон", г.Кишенёв
|
