К555АП5
| Периодические поставки | |
07.04.2025, 00:44:32 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 15руб |
|
Корпус: DIP-20
|
Микросхема К555АП5 представляет собой два четырехразрядных шинных передатчика (буферных формирователя), с возможностью перевода выходов в высокоимпедансное состояние.
Подача высокого уровня напряжения на входы ЕN A или EN B переводит все выходы канала A или B соответственно в высокоимпедансное состояние.
|
|
Логическая таблица м/с К555АП5
|
Управление
|
Входы
|
Выходы |
|
EA, EB
|
A, B
|
YA, YB
|
|
0
|
0 |
0 |
|
0
|
1 |
1 |
|
1
|
X |
Z
|
|
Основные характеристики К555АП5:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Выходное напряжение лог.0 |
<0,4В |
| Выходное напряжение лог.1 |
>2,4В |
| Выходной ток, не менее |
12мА |
| Ток потребления, max |
46..54мА |
| Входной ток (1/0) |
20/-200мкА |
| Выходной ток в Z-состоянии |
< 20мкА |
| Типовая задержка |
18-45нс |
|
Рабочий диапазон температур
|
-10..+70oC
|
|
Корпус
|
DIP-20
|
|
Импортный аналог
|
74LS244N
|
|
|

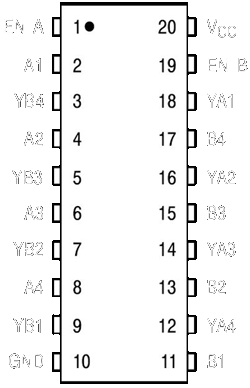

Расположение выводов м/с К555АП5:
 |
Назначение выводов м/с К555АП5:
| 1 |
EN A |
Разрешение выхода A |
2
4
6
8 |
A1
A2
A3
A4 |
Входы канала A |
3
5
7
9 |
YB4
YB3
YB2
YB1 |
Выходы канала B |
| 10 |
GND |
Общий вывод |
11
13
15
17 |
B1
B2
B3
B4 |
Входы канала B |
12
14
16
18 |
YA1
YA2
YA3
YA4 |
Выходы канала A |
| 19 |
EN B |
Разрешение выхода B |
| 20 |
+Ucc |
Плюс питания |
Микросхема по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
Выходы микросхемы К555АП5 умощнены по сравнению со стандартными микросхемами этой серии, что позволяет ей работать на ёмкостную (до 200пФ) и относительно низкоомную нагрузку. Микросхема применяется в системах с магистральной организацией обмена информацией.
|
|

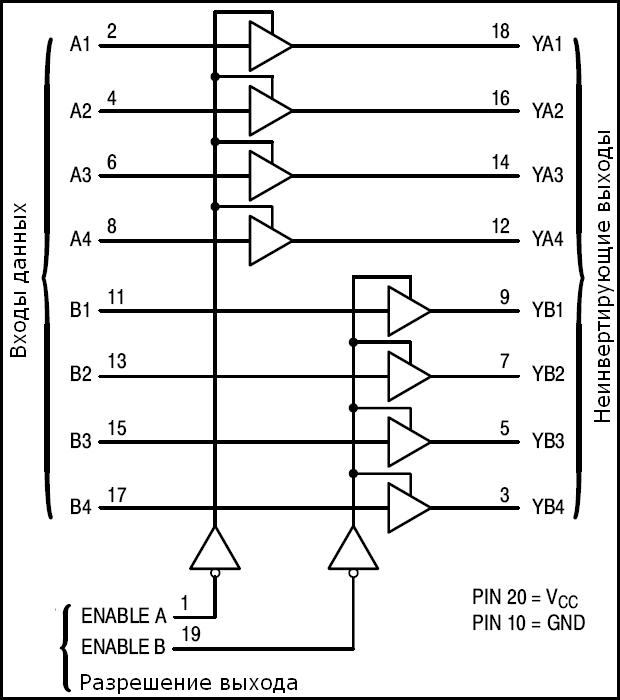

Функциональная схема микросхемы К555АП5 :
|
|
|
|
Производитель: "Мезон", г.Кишенев
|
