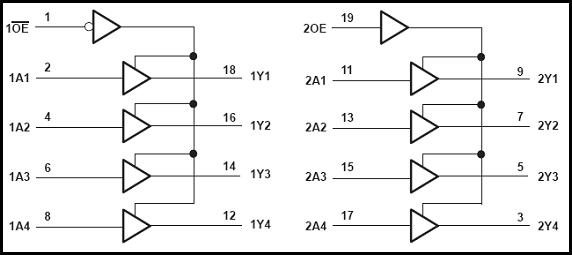

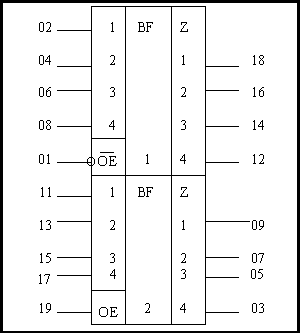

Условное обозначение м/с К555АП4:
|
Основные характеристики К555АП4:
|
Напряжение питания (Vcc)
|
+5В ±10%
|
| Выходное напряжение лог.0 |
<0,4В |
| Выходное напряжение лог.1 |
>2,4В |
| Выходной ток, не менее |
12мА |
| Ток потребления, max |
44мА |
| Входной ток (1/0) |
20/-200мкА |
| Выходной ток в Z-состоянии |
< 20мкА |
| Типовая задержка |
18-45нс |
|
Рабочий диапазон температур
|
-10..+70oC
|
|
Корпус
|
DIP-20
|
|
Импортный аналог
|
74LS241
|
Микросхема по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
Выходы микросхемы К555АП4 умощнены по сравнению со стандартными микросхемами этой серии, что позволяет ей работать на ёмкостную (до 500пФ) и относительно низкоомную нагрузку. Микросхема применяется в системах с магистральной организацией обмена информацией.
|
