К155ТЛ3
| Периодические поставки | |
Сегодня, 00:15:00 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб |
|
Корпус: DIP-14
|
Микросхемы К155ТЛ3 содержат 4 элемента 2И-НЕ с триггерами Шмитта на входах.
Основные характеристики К155ТЛ3 (при +25oC):
| |
Мин. |
Тип. |
Макс. |
|
Напряжение питания (Vdd)
|
4,75V |
+5V
|
5,25V |
|
Выходное напряжение лог. "0" (Iвых=16mA)
|
|
0,2V |
0,4V |
|
Выходное напряжение лог. "1" (Iвых=0,8mA)
|
2,4V |
3,4V |
|
|
Напряжение гистерезиса Vн=Vt+ - Vt-
|
0,4V |
0,8V
|
|
|
Напряжение переключения Vt-
|
0,6V |
0,9V
|
1,1V |
| Напряжение переключения Vt+ |
1,5V |
1,7V
|
2,0V |
|
Входной ток лог. "0"
|
|
0,8mA |
1,2mA |
| Входной ток лог. "1" |
|
|
40µA |
|
Выходной ток лог. "0"
|
|
|
16mA |
| Выходной ток лог. "1" |
|
|
0,8mA |
|
Время задержки распространения
|
|
15nS
|
22nS |
| Ток потребления |
|
15-26mA |
40mA |
|
Рабочий диапазон температур
|
|
0oC..+70oC
|
|
|
Корпус
|
|
DIP-14
|
|
|
Импортные аналоги
|
|
SN74132N
74132
|
|
|
|

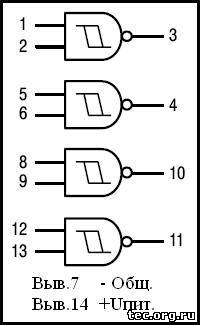

Обозначение микросхемы К155ТЛ3:
|

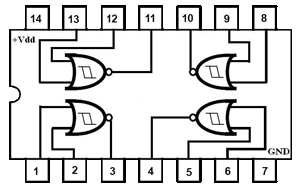

Расположение выводов микросхемы К155ТЛ3:
Таблица истинности элементов К155ТЛ3:
| A |
B |
Out |
| L |
L |
H |
| H |
L |
H |
| L |
H |
H |
| H |
H |
L |
L - низкий уровень (0), H - высокий уровень (1).
Микросхемы с триггерами Шмитта широко применяются для двухуровневого преобразования аналоговых сигналов в цифровые. В отличие от обычных ТТЛ-элементов, триггеры Шмитта позволяют получить четкий выходной сигнал при сравнительно медленном фронте импульса на входе - таким образом они обеспечивают помехоустройчивость цифровой части схемы по входу.
|
|

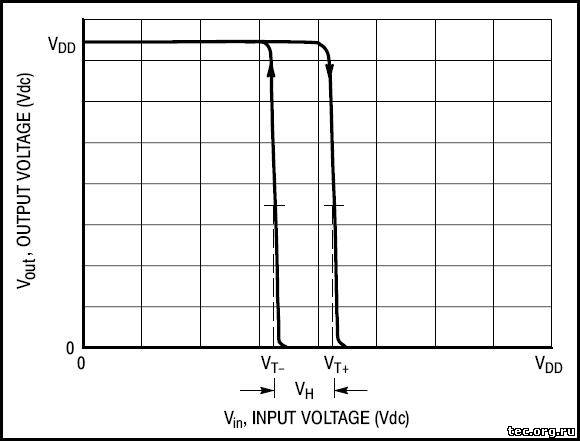

Передаточная характеристика триггера Шмитта:
|
|

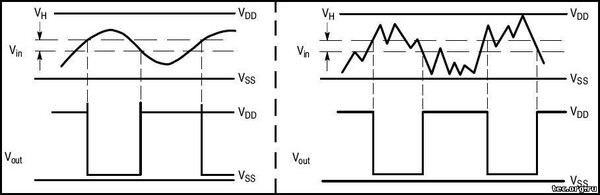

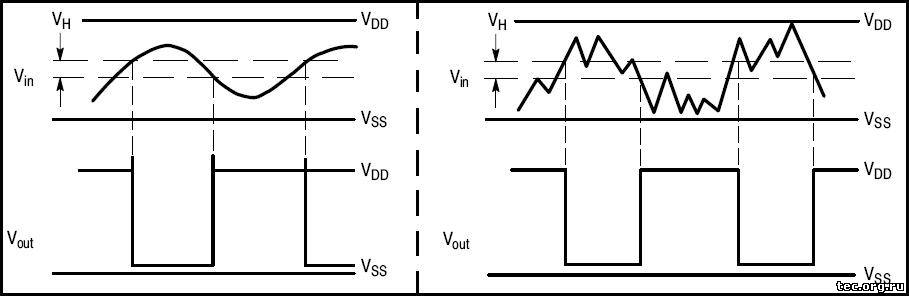

Преобразование аналоговых сигналов в цифровые на триггере Шмитта (м/с К155ТЛ3)
|
 |
|
Микросхема К155ТЛ3 по выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
|
|
|
