КМ155ЛА7
| Периодические поставки | |
Вчера, 11:47:10 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб |
|

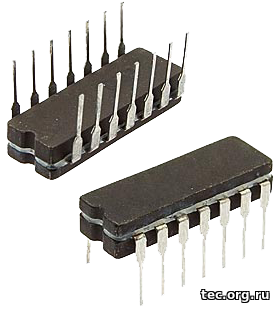

Корпус: cDIP-14
|
Микросхема КМ155ЛА7 (к155ЛА7) представляет собой 2 логических элемента 4И-НЕ с открытыми коллекторными выходами и повышенным выходным током. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности 4И-НЕ:
| Входы |
Выход |
| A |
B |
C |
D |
Y |
| H |
H |
H |
H |
L |
| L |
X |
X |
X |
H |
| X |
L |
X |
X |
H |
| X |
X |
L |
X |
H |
| X |
X |
X |
L |
H |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
X - произвольное состояние
|
|

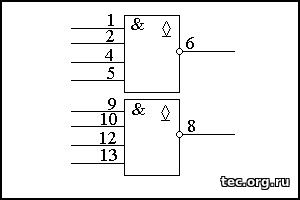

Расположение выводов К155ЛА7:
7 - Общий, 14 - Питание +5V. |
Технические характеристики КМ155ЛА7:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,5V |
5V |
5,5V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
1,6мА |
| Iвх.H |
|
|
40мкА |
Uвых.L при Iвых=16mA
при Iвых=8mA |
|
|
0,4V
0,5V |
| Iвых.L (max) |
|
|
16mA |
| Iпотр.(вых=L) |
|
|
22mA |
| Время задержки |
|
|
18-60mS |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
201.14-8 (cDIP-14) |
| Аналог |
sn7422n |
|
|
|
|
Производитель: "Интеграл", г.Минск
|
