К155ЛА3
Периодические поставки | 30.04.2024, 12:40:42
ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 10руб
$IMAGE3$

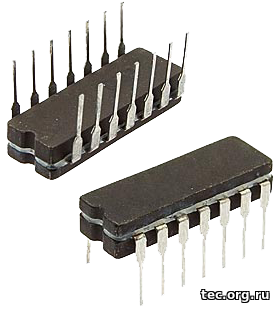

Корпус: DIP-14


Микросхема К155ЛА3 представляет собой 4 логических элемента 2И-НЕ. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.


Таблица истинности 2И-НЕ:
Входы Выход
A B Y
H H L
L X H
X L H
L - низкий уровень (лог.0), H - высокий уровень (лог.1)


Расположение выводов К155ЛА3:
Технические характеристики К155ЛА3:
Параметр MIN NOM MAX
Uпит 4,5V 5V 5,5V
Uвх.H 2V
Uвх.L     0,8V
Uвых.H 2,4V
Uвых.L     0,4V
Iвх.H     0,04mA
Iвх.L     1,6mA
Iвых.H     0,8mA
Iвых.L     16mA
Iпотр.(вых=L)     22mA
Время задержки     15/22mS
Диапазон температур 0°С   +70°С

Корпус DIP-14
Аналог 7400
SN7400N

Производитель: "Днепр", г.Херсон
ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 10руб Код товара: 8494
