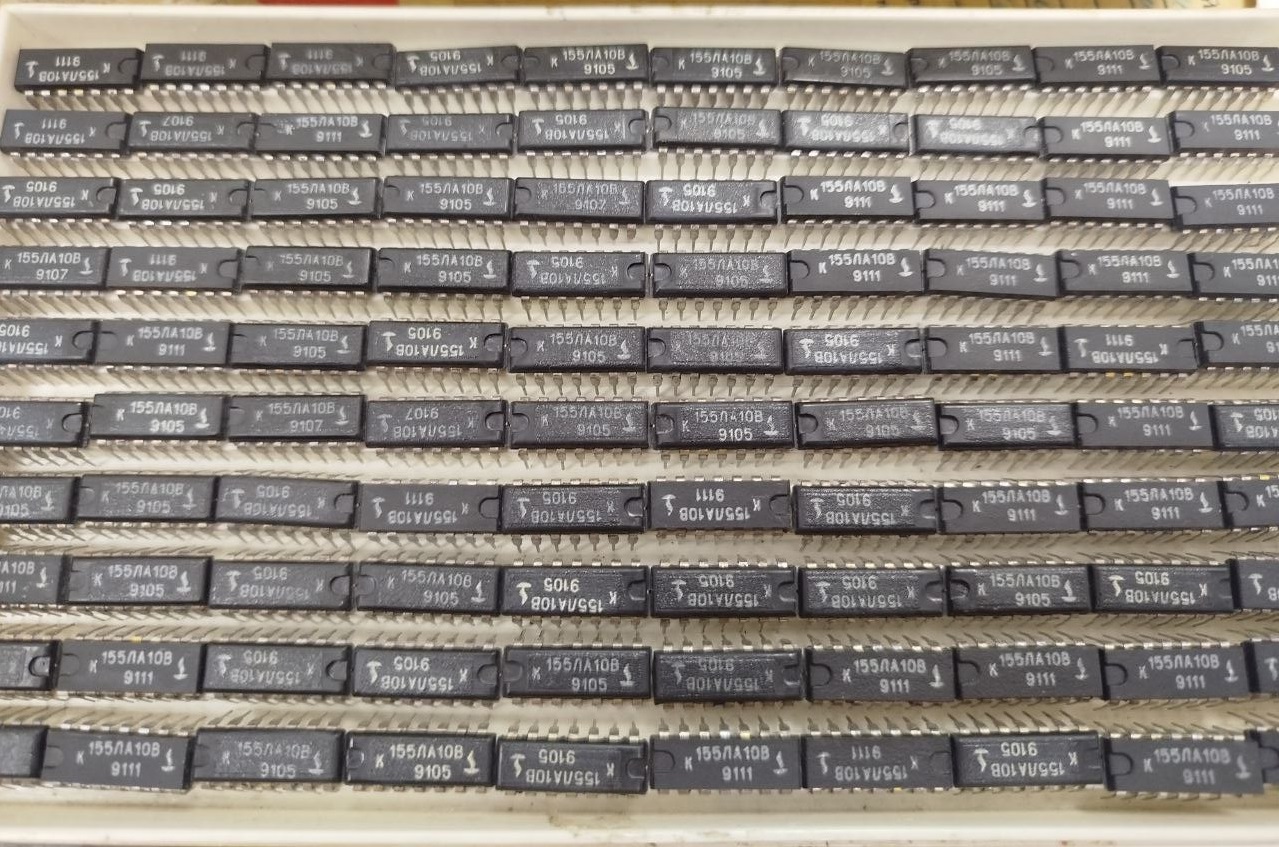

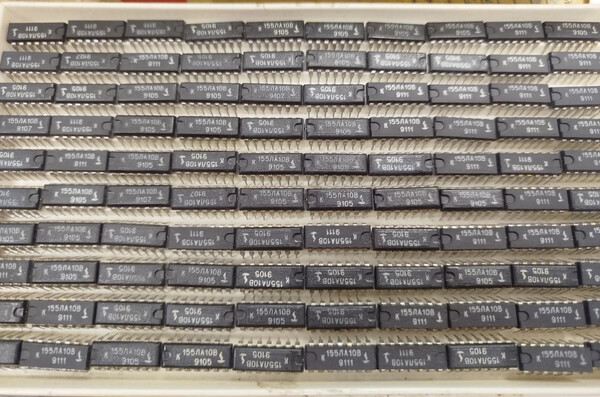

Корпус: DIP-14
|
Микросхема К155ЛА10 представляет собой 3 логических элемента 3И-НЕ с открытым коллектором. Относится к одной из стандартных серий ТТЛ и предназначена для работы при напряжении питания +5V.
Таблица истинности элемента 3И-НЕ:
| Входы |
Выход |
| X1 |
X2 |
X3 |
Y |
| L |
L |
L |
H |
| L |
L |
H |
H |
| L |
H |
L |
H |
| L |
H |
H |
H |
| H |
L |
L |
H |
| H |
L |
H |
H |
| H |
H |
L |
H |
| H |
H |
H |
L |
L - низкий уровень (лог.0), H - высокий уровень (лог.1)
|
|

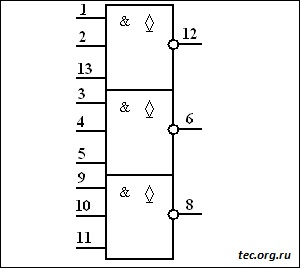

Условное обозначение м/с К155ЛА10:
7 - Общий, 14 - Питание +5V. |
Технические характеристики К155ЛА10:
| Параметр |
MIN |
NOM |
MAX |
| Uпит |
4,75V |
5V |
5,75V |
| Uвх.H |
2,0V |
|
|
| Uвх.L |
|
|
0,8V |
| Iвх.L |
|
|
1,6мА |
| Iвх.H |
|
|
40мкА |
Uвых.L при Iвых=8mA
при Iвых=16mA |
|
|
0,4V
0,5V |
| Iвых.L (max) |
|
|
16mA |
| Iпотр.(вых=L) |
|
|
16,5mA |
| Время задержки* |
|
|
15-45nS |
| Диапазон температур |
-10°С |
|
+70°С |
| Корпус |
201.14-1 (DIP-14) |
| Аналог |
SN7412n |
* при Rн=2ком, Cн=50пФ. Время задержки распространения во многом определяется емкостью и сопротивлением нагрузки.
|
