К155ИД13 (КМ155ИД13)
| |
Вчера, 20:01:03 |
| ЦЕНА розничная: 30руб | от 10шт: 25руб | от 100шт: 23руб |
|
|
Микросхема КМ155ИД13 - дешифратор (преобразователь кода) для управления линейной светодиодной шкалой с перемещением двух точек. Микросхема дешифратора КМ155ИД13 (К155ИД13) предназначена для преобразования двоичного кода в позиционный код управления линейной шкалой из 8 светодиодных точек (или полос).
Микросхема КМ155ИД13 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
Корпус керамический: 201.16-5 (CDIP-16).
|
|
Микросхема К155ИД13 (КМ155ИД13) представляет собой преобразователь двоичного трёхразрядного кода в позиционный код "2 из 8" для управления линейной светодиодной шкалой. Выходы микросхемы содержат токоограничительные резисторы, поэтому светодиоды можно подключать к ним напрямую.
Номер выхода Y0-Y7, на котором появляется высокий уровень сигнала соответствует коду числа, которое в двоичном виде подается на входы "1-2-4". E - вход разрешения: при лог."0" на нем работа дешифратора разрешена, при "1" - все выходы выключены (лог."0").
P - вход переноса (инверсный) - при подаче лог."0" на него все на выходах Y0-Y6 переходят в состояние низкого уровня, Y7 - высокого уровня независимо от двоичного кода на входах "1-2-4" и входа E, а на выходе переноса R при этом устанавливается низкий логический уровень.
При подаче высокого уровня (лог."1) на оба входа E и P на всех выходах Y0-Y7 устанавливаются низкие уровни, а на выходе переноса R - Высокий уровень. Это позволяет организовать каскадирование микросхем КМ155ИД13 (аналогично дешифраторам К155ИД11), образуя линейную шкалу из 16 точек. См. схему ниже.
|
|
|

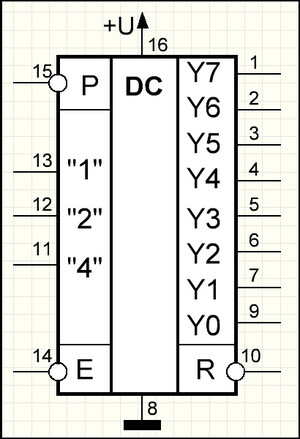

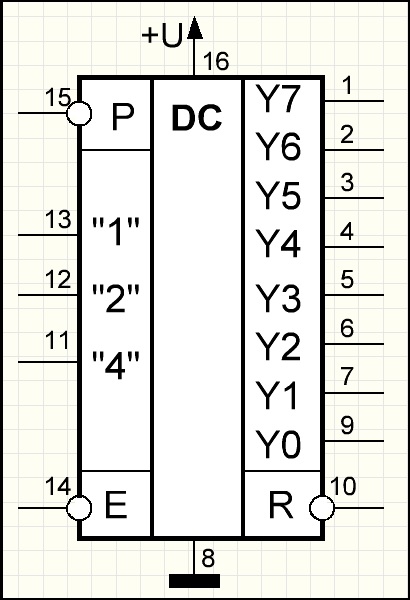

Условное обозначение ИС КМ155ИД13:
|
Назначение выводов КМ155ИД13:
| 1 |
Y7 |
Выход "7" |
| 2 |
Y6 |
Выход "6" |
| 3 |
Y5 |
Выход "5" |
| 4 |
Y4 |
Выход "4" |
| 5 |
Y3 |
Выход "3" |
| 6 |
Y2 |
Выход "2" |
| 7 |
Y1 |
Выход "1" |
| 8 |
Gnd |
Общий |
| 9 |
Y0 |
Выход "0" |
| 10 |
R |
Выход переноса |
| 11 |
"4" |
Вход "1 единица" |
| 12 |
"4" |
Вход "2 единицы" |
| 13 |
"4" |
Вход "4 единицы" |
| 14 |
E |
Вход разрешения |
| 15 |
P |
Вход переноса |
| 16 |
+U |
Питание +5V |
Основные параметры КМ155ИД13:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
| Ток потребления |
<70мА |
|
Входной ток "0", не более:
|
-1,6мА
|
|
Входной ток "1", не более
|
0,04мА
|
| Выходное напряжение лог."1" |
1,4..2,2В |
| Выходное напряжение лог."0" |
<0,4В |
| Ток утечки на выходе |
<0,3мА |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Аналоги
|
К155ИД13 |
|
|
Таблица работы м/с КМ155ИД13:
| Входы |
Выходы |
| P |
E |
"4" |
"2" |
"1" |
R |
Y0 |
Y1 |
Y2 |
Y3 |
Y4 |
Y5 |
Y6 |
Y7 |
| 1 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
| 1 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
| 1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
| 1 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
| 1 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
| 1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
| 1 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
| 1 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
| 0 |
x |
x |
x |
x |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
| 1 |
1 |
x |
x |
x |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1- высокий уровень, 0 -низкий уровень, Х - произвольное состояние. |

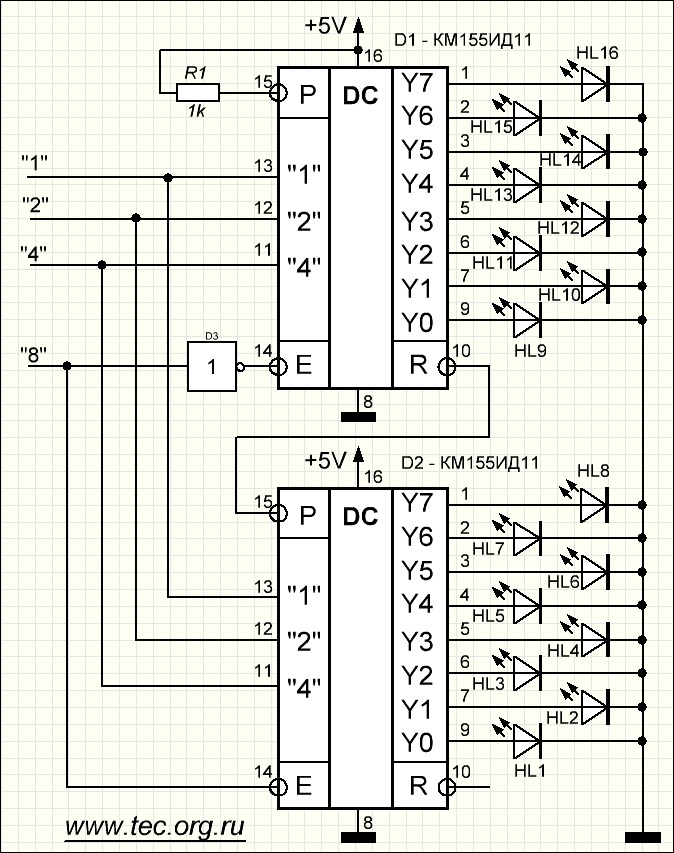

Схема включения двух микросхем КМ155ИД13 с каскадированием - шкала на 16 точек:
 |
|
|
|
Производитель: "Мион", г.Тбилиси
|
