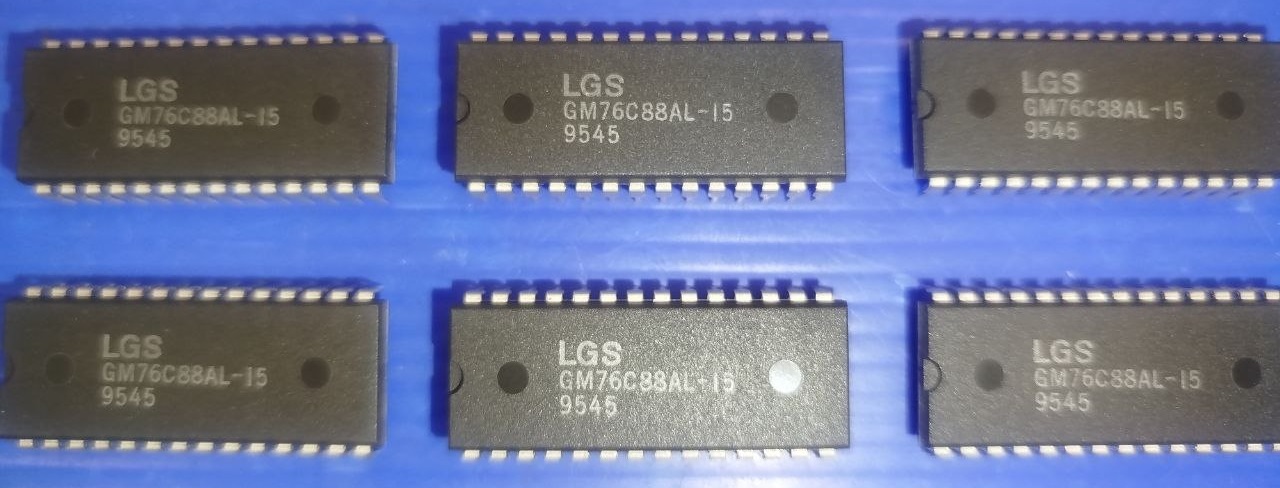

GM76C88AL-15
| |
Сегодня, 02:01:30 |
| ЦЕНА розничная: 80руб | от 10шт: 70руб |
Корпус: DIP-28 |
GM76C88AL-15 - микросхема статической оперативной памяти (SRAM) ёмкостью 64Кбит (8Kx8) с параллельным доступом.
- Питание: +5V
- Ёмкость 64Кбит (8Кx8)
- Время доступа: 150нс
- Корпус: DIP-28
- 0..+70ºC
- Аналоги: КР537РУ17, HY6264, UT6264, HM6264, KM6264.
|
|

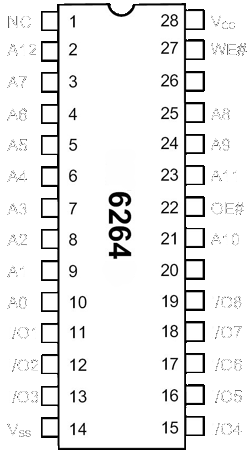

Расположение выводов м/с GM76C88AL:
|
Назначение выводов м/с GM76C88AL-15:
| Номер вывода |
Обозначение |
I/O |
Назначение |
| 1 |
NC |
- |
Не подключен |
| 2-10,21,23-25 |
A0-A12 |
I |
Адресные входы |
| 11-13,15-19 |
I/O1-I/O8 |
I/O |
Данные вход/выход |
| 14 |
GND |
- |
Общий |
| 20 |
CS1# |
I |
Выбор кристалла |
| 22 |
OE# |
I |
Разрешение выхода |
| 26 |
SC2 |
|
Выбор кристалла |
| 27 |
WE# |
I |
Разрешение записи |
| 28 |
Vcc |
- |
Питание |
Режимы работы GM76C88AL:
| CS1# |
CS2 |
OE# |
WE# |
Режим |
I/O(1-8) |
| H |
X |
X |
X |
Хранение |
Z |
| X |
L |
X |
X |
Хранение |
Z |
| L |
H |
L |
H |
Чтение |
Dout |
| L |
H |
H |
H |
Чтение |
Z |
| L |
H |
X |
L |
Запись |
Din |
H-высокий уровень, L-низкий уровень,
Z-высокоимпедансное состояние,
X-любое состояние.
|
|
Более подробные параметры микросхемы памяти GM76C88AL-15 со внутренней структурой, временными диаграммами и графиками работы находятся в файле документации ниже (Datasheet на английском языке).
|
Электрические параметры микросхемы GM76C88AL-15:
| Напряжение питания |
5V±10% |
| Напряжение питания в режиме хранения |
2,0..5,5V |
| Ток потребления (типовой) |
<40mA
(25mA) |
| Ток потребления в режиме хранения (типовой) |
<100µA
(2µA)
|
| Выходное напряжение лог.0 |
<0,4V |
| Выходное напряжение лог.1 |
>2,4V |
| Токи утечки по входу и выходу |
<1µA |
| Время цикла записи |
<150nS |
|
|
[ Скачать документацию на GM76C88AL-15  (569.1 Kb) ]
|
Производитель: LG semicond
|
