М2000НМ-39 К16х10х9,5
| Периодические поставки | |
04.10.2025, 17:29:20 |
| ЦЕНА розничная: 15руб | от 10шт: 12руб | от 100шт: 10руб |
 |

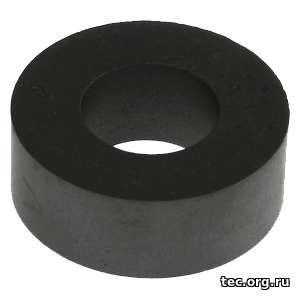

М2000НМ1 К16х10х9,5 - кольцевой ферритовый магнитопровод.
Сердечники из Mn-Zn ферритов марок НМ применяют в слабых и средних магнитных полях (В ~ 0,05 0,2 Тл) при отсутствии жестких требований к температурной и временной стабильности: в трансформаторах и дросселях одно- и двухтактных DC/DC-DC/AC-AC/AC конверторов, в сетевых фильтрах, фильтрах ВЧ-помех, в высоковольтных трансформаторах, в импульсных, согласующих и развязывающих сигнальных трансформаторах, в дросселях НЧ- фильтров акустических систем, в делителях напряжения, статических преобразователях. Сердечники из феррита марки М3000НМ рекомендуется использовать при температуре окружающей среды от -60ºС до +155º и в диапазоне частот до 450 кГц.
|
|
Чертёж ферритового кольца:
|
Параметры ферритового кольца:
| Марка |
K16x10x9,5 M2000HM-39 |
| D |
16mm |
| d |
10mm |
| h |
9,5mm |
| Начальная магнитная проницаемость |
2000±500 |
| Относительный температурный коэффициент начальной магнитной проницаемости в интервале температур от +20 до +125 °C · 10-6 град-1 |
1,0..1,4 |
| Граничная частота при tg δ ≤ 0,1 |
100KHz |
| Граничная частота при tg δ ≤ 0,02 |
0,015MHz |
| Магнитная индукция B при Hм =1000 А / м |
0,35TL |
| Максимальная магнитная проницаемость (µмакс) |
3000 |
| Напряжённость магнитного поля H при µмакс |
20А/м |
| Остаточная магнитная индукция Br, не более |
0,1TL |
| Точка Кюри, не более |
200°C |
| Длина магнитного пути |
mm |
| Площадь поперечного сечения |
mm² |
| Площадь окна |
mm² |
| Масса |
г |
|
|
|
|
Производитель: Россия
|
ЦЕНА розничная: 15руб | от 10шт: 12руб | от 100шт: 10руб | Код товара: 8933 |
|
