Чертёж двигателя ДП-1-26А:
$IMAGE2$ |

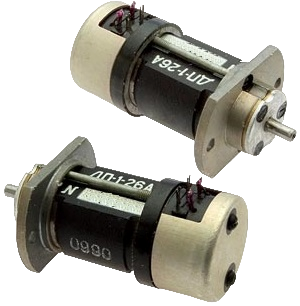

Электродвигатель ДП-1-26А постоянного тока коллекторный реверсивный с возбуждением от постоянного магнита, которым является корпус двигателя.
- Режим работы - продолжительный.
- Крепление двигателя - фланцевое.
Основные параметры двигателя ДП1-26А:
| Напряжение питания |
27В |
| Мощность |
1,5Вт |
| Ток, потребляемый обмоткой , не более |
0,25А |
| Вращающий момент |
0,00196Н*м |
| Частота вращения при номинальном нагрузочном моменте |
7000об/мин |
| Диаметр вала |
Ø2,8мм |
| Размеры |
Ø31x97мм |
| Присоединительный размер фланца |
31х?мм |
| Вес |
0,06Кг |
| Минимальная наработка |
150ч |
| Срок службы |
8 лет |
| Диапазон рабочих температур |
-60..+70°С |
| ТУ |
ВБ 3.121.200 ТУ |
|
