Генераторный триод ГС-14 предназначен для генерирования, усиления и умножения колебаний высокой частоты в сантиметровом и дециметровом диапазонах волн.

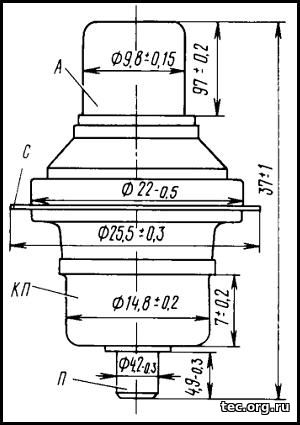

Выводы лампы ГС-14:
| А |
анод |
| С |
сетка |
| КП |
катод, подогреватель |
| П |
подогреватель |

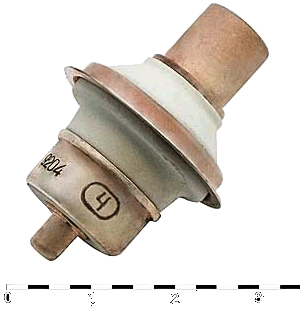

Лампа ГС-14 выполнена в титанокерамическом корпусе. Катод оксидный косвенного накала.
|
|
Параметры лампы ГС-14:
(номинальный режим)
|
Напряжение накала
|
6,3В
|
|
Ток накала
|
730±70мА
|
| Напряжение анода |
350В |
| Напряжение сетки в рабочей точке |
-2,2(+2,3/-1,2)В |
|
Ток анода
|
30мА
|
|
Крутизна характеристики
|
20±4мА/В
|
|
Колебательная мощность (Ia=90мА, L=7,7см)
|
>2Вт
|
| Обратный ток сетки (Uc=-2В) |
<1,5мкА |
|
Входная ёмкость
|
<5,5пФ
|
|
Выходная ёмкость
|
<0,06пФ
|
|
Проходная ёмкость
|
|
|
Срок службы
|
500ч
|
|
Предельные параметры лампы ГС-14:
| Напряжение накала |
6,0..6,6В |
|
Напряжение анода:
в сантиметровом диапазоне
в дециметровом диапазоне
|
350В
400В
|
| Напряжение сетки |
-100..0В |
| Максимальная мощность рассеиваемая анодом |
88Вт |
| Максимальная мощность рассеиваемая сеткой |
0,5Вт |
| ВЧ мощность, подводимая к сетке в режимах усиления и умножения |
2,0Вт |
| Ток катода наибольший |
100мА |
| Ток сетки наибольший |
20мА |
| Температура среды |
-60..+100°С |
| Максимальная температура баллона |
+200°С |
|
