Импульсный модуляторный лучевой тетрод ГМИ-90 предназначен для коммутации импульсной мощности в импульсных модуляторах при напряжении анода в импульсе не более 33 кВ и тока в импульсе до 40 А.
Импульсный модуляторный тетрод ГМИ-90 применяется в стационарной радиотехнической аппаратуре общего или специального назначения. Выпускается в стеклянном оформлении с 6-штырьковыми выводами электродов и отдельным выводом анода.

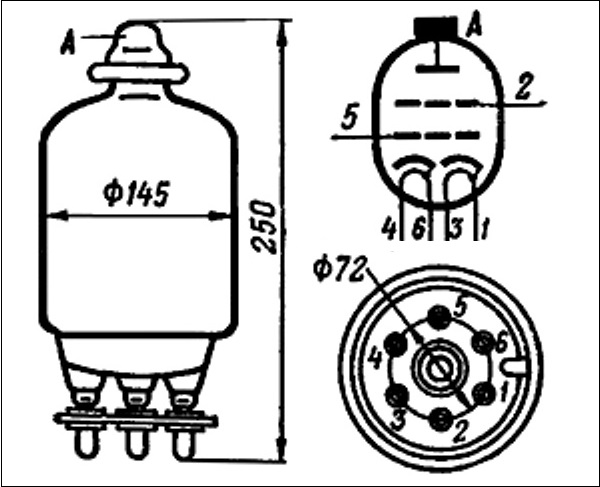

Выводы лампы ГМИ-90:
| 1,6 |
Подогреватель, катод |
| 2 |
Сетка №2 |
| |
Подогреватель |
| 5 |
Сетка №1 |
| А |
Анод (верхний вывод) |

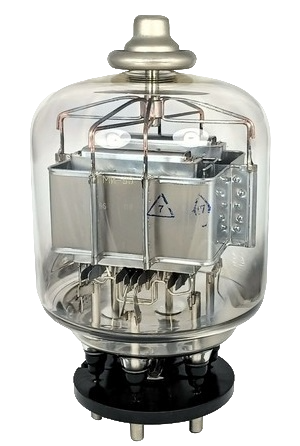

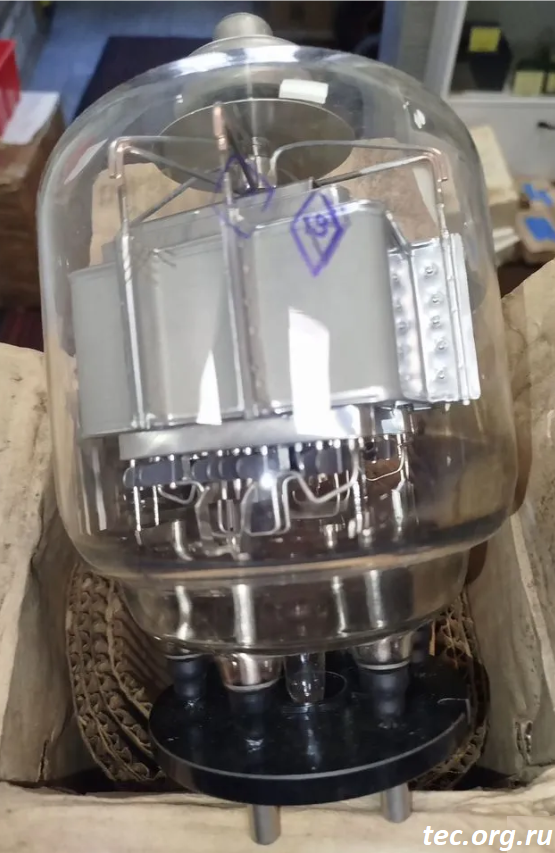

- Лампа ГМ-70 выполнена в стеклянном корпусе.
- Катод оксидный косвенного накала.
- Лампа работает в вертикальном положении выводами вниз.
- Охлаждение воздушное, принудительное.
|
|
Параметры лампы ГМИ-90:
(номинальный режим)
|
Напряжение накала
|
25В
|
|
Ток накала
|
6,5..7,8А
|
| Длительность импульса |
1,8..2,2мкс |
|
Ток анода в импульсе ¹
|
>40А (43А)
|
|
Напряжение запирания ²
|
<550В
(260В)
|
| Ток первой сетки |
(2,2мА) |
| Ток второй сетки |
(8,0мА) |
|
Входная ёмкость
|
<150пФ
|
|
Выходная ёмкость
|
<35пФ
|
|
Проходная ёмкость
|
<10пФ
|
|
Срок службы (наработка)
|
350ч
|
(в скобках приведены паспортные данные конкретных экземпляров)
Режимы измерения:
-
При Uа=33КВ, Uc1= -600В, Uc2=1,75КВ
-
При Uа=33КВ, Uc2=1,75КВ, Iа=0,5мА
|
Предельные параметры лампы ГМИ-90:
| Напряжение накала |
23,75..26,25В |
| Напряжение анода |
33КВ |
| Напряжение второй сетки |
1,75КВ |
| Напряжение первой сетки в импульсе |
300В |
| Ток анода в импульсе |
36А |
| Максимальная мощность рассеиваемая анодом |
140Вт |
| Максимальная мощность рассеиваемая второй сеткой |
45Вт |
| Максимальная мощность рассеиваемая первой сеткой |
5Вт |
| Длительность импульса |
3мкс |
| Температура баллона |
+170°С |
| Температура среды |
-60..+70°С |
|
