Триод 6С2С предназначен для усиления напряжения низкой частоты. Применяется в каскадах предварительного усиления низкой частоты.
Выводы 6С2С:
| 1 |
отсутствует |
| 2 |
накал |
| 3 |
анод |
| 4 |
отсутствует |
| 5 |
сетка |
| 6 |
отсутствует |
| 7 |
накал |
| 8 |
катод |

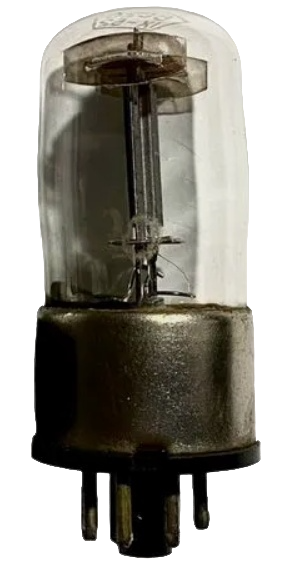

Лампа 6С2С выполнена в стеклянном корпусе с октальным цоколем и работает в любом положении. Катод оксидный косвенного накала.
Цоколёвка лампы 6С2С:
|
|
Параметры лампы 6С2С:
(номинальный режим)
| Напряжение накала |
6,3В |
| Напряжение анода |
250В |
| Напряжение смещения на сетке |
-8В |
| Ток накала |
300±25мА |
| Ток анода |
9±3,5мА |
| Крутизна характеристики |
2,6±0,6мА/В |
| Коэффициент усиления |
20,5±2,5мА |
| Обратный ток сетки |
<15мкА |
| Ток утечки катод-подогреватель |
<20мкА |
| Входная ёмкость |
3,8±0,9пФ |
| Выходная ёмкость |
12±3,6пФ |
| Проходная ёмкость |
2,0±0,6пФ |
| Срок службы |
>2000ч |
|
Предельные параметры лампы 6С2С:
(каждого триода)
| Напряжение накала |
5,7..6,9В |
| Напряжение анода |
330В |
| Напряжение сетки |
0 |
| Максимальная мощность на аноде |
2,75Вт |
| Ток катода |
20мА |
| Наибольшее напряжение между катодом и подогревателем |
±100В |
| Диапазон температур |
-60..+70°С |
Более подробные параметры лампы 6С2С находятся в файле документации ниже.
|
|
См.также:
|
|
|
Данные каскада УНЧ на триоде 6С5С:
(номиналы элементов допускается округлять)
| Спротивление в цепи |
|
Амплитуда выходного напряжения, В |
Коэффициент усиления |
| анода, Ra, Мом |
сетки следующего каскада, Rc, Мом |
катода, Rк, Ком |
|
|
| Напряжение источника анодного питания 90В |
| 0,05 |
0,05 |
2,8 |
|
|
20 |
9 |
| 0,05 |
0,1 |
3,4 |
|
|
24 |
9 |
| 0,05 |
0,25 |
3,8 |
|
|
28 |
10 |
| 0,1 |
0,1 |
4,8 |
|
|
22 |
10 |
| 0,1 |
0,25 |
6,4 |
|
|
31 |
11 |
| 0,1 |
0,5 |
7,5 |
|
|
32 |
12 |
| 0,25 |
0,25 |
11,0 |
|
|
25 |
12 |
| 0,25 |
0,5 |
14,0 |
|
|
32 |
12 |
| 0,25 |
1,0 |
17,0 |
|
|
36 |
13 |
| Напряжение источника анодного питания 180В |
| 0,05 |
0,05 |
2,2 |
|
|
48 |
10 |
| 0,05 |
0,1 |
2,7 |
|
|
63 |
11 |
| 0,05 |
0,25 |
3,0 |
|
|
76 |
11 |
| 0,1 |
0,1 |
4,0 |
|
|
58 |
12 |
| 0,1 |
0,25 |
5,3 |
|
|
76 |
12 |
| 0,1 |
0,5 |
6,2 |
|
|
77 |
13 |
| 0,25 |
0,25 |
9,5 |
|
|
62 |
13 |
| 0,25 |
0,5 |
12 |
|
|
73 |
13 |
| 0,25 |
1,0 |
15 |
|
|
83 |
13 |
| Напряжение источника анодного питания 300В |
| 0,05 |
0,1 |
2,0 |
|
|
80 |
11 |
| 0,05 |
0,1 |
2,6 |
|
|
99 |
11 |
| 0,05 |
0,25 |
3,0 |
|
|
116 |
12 |
| 0,1 |
0,1 |
3,8 |
|
|
92 |
12 |
| 0,1 |
0,25 |
5,8 |
|
|
118 |
13 |
| 0,1 |
0,5 |
6,0 |
|
|
124 |
13 |
| 0,25 |
0,25 |
9,6 |
|
|
103 |
13 |
| 0,25 |
0,5 |
12 |
|
|
120 |
14 |
| 0,25 |
1,0 |
14 |
|
|
136 |
14 |
|
|
