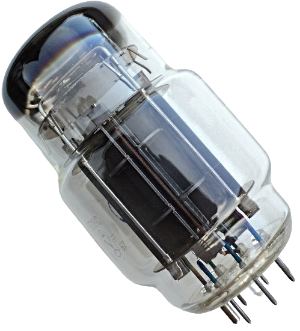

6С18С - триод для работы в качестве регулирующей лампы в электронных стабилизаторах напряжения. С успехом также применяется в усилителях низкой частоты.
Основные характеристики 6С18С:
(При Uа=120В, Uн=12,6(6,3В), Rк=35 Ом)
| Ток накала (при Uн=12,6В) |
3,3±0,3А |
| Ток накала (при Uн=6,3В) |
6,6±0,6А |
| Ток анода |
550±80мА |
| Обратный ток сетки |
<5мкА |
| Ток утечки между анодом и остальными электродами |
<30мкА |
| Ток утечки между сеткой и остальными электродами |
<20мкА |
| Ток утечки между катодом и подогревателем |
<150мкА |
| Крутизна характеристики |
40±10мА/В |
| Внутреннее сопротивление |
80-120 Ом |
| Напряжение виброшумов (при Rа=2Ком) |
<500мкВ |
| Ёмкость входная |
30±7пФ |
| Ёмкость выходная |
10,5±1пФ |
| Ёмкость проходная |
31±7пФ |
| Ёмкость катод-подогреватель |
<60пФ |
| Наработка |
>500ч |
| Масса |
200г |
Два подогревателя (нити накала) лампы 6С18С могут быть ключены последовательно (Uн=12,6В) либо параллельно (Uн=6,3В).
|
|
Условное обозначение лампы 6С18С:
|
Предельные параметры 6С18С:
|
Напряжение накала (последов.
|
11,3-13,9В
|
|
Напряжение накала (параллел.)
|
5,7-6,9В
|
|
Напряжение анода (при P>30Вт)
|
250В
|
|
Напряжение анода (при P<30Вт)
|
450В
|
|
Напряжение анода при включении лампы
|
600В
|
|
Наибольшее напряжение в цепи сетки
|
0,2Мом
|
|
Напряжение катод-подогреватель
|
300В
|
|
Ток анода при работе двух катодов
|
500мА
|
|
Мощность рассеиваемая анодом (при работе двух катодов)
|
60Вт
|
|
Сопротивление в цепи сетки
|
200Ком
|
|
Температура баллона (при Tсреды=20°С)
|
+260°C
|
|
Температура баллона (при Tсреды=100°С)
|
+300°C
|
|
Интервал рабочих температур среды
|
-60..+100°C
|
|
