ГУ-13
| Периодические поставки | |
Сегодня, 01:26:07 |
| ЦЕНА розничная: 2000руб |
|
|
Генераторный тетрод ГУ-13 предназначен для генерирования и усиления ВЧ-колебаний.
Лампы ГУ13 с успехом применяется радиолюбителями также в усилителях низкой частоты.
Выводы лампы ГУ-13:
| 1,4 |
не подключены |
| 2,3 |
подогреватель, катод |
| 5 |
вторая сетка |
| 6 |
первая сетка |
| 7 |
лучевые пластины |
| А |
Анод (верхний вывод) |

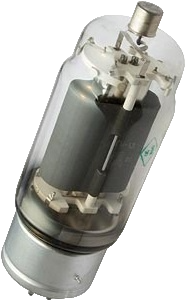

Лампа ГУ13 выполнена в стеклянном корпусе с алюминиевым цоколем. Катод вольфрамовый торированный карбидированный прямого накала. Анод - графитовый. Цоколь оригинальный типа РШ18-2. Лампа работает в вертикальном положении.
|
|

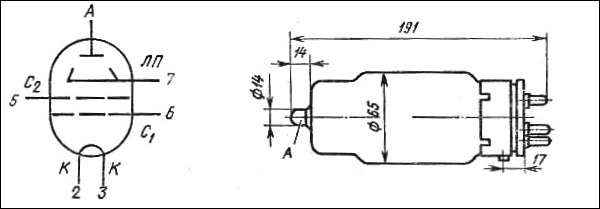

Чертёж и условное обозначение лампы ГУ-13:
|
|
Параметры лампы ГУ-13:
(номинальный режим)
|
Напряжение накала
|
10В
|
|
Ток накала
|
5,0±0,3А
|
| Напряжение анода |
2000В |
| Ток анода |
50±15мА |
|
Обратный ток первой сетки
|
<10мкА
|
|
Крутизна характеристики ¹
|
5,1±0,4мА/В
|
|
Колебательная мощность ²
|
176Вт
|
| Колебательная мощность ³ |
220Вт |
|
Входная ёмкость
|
16,25±3,25пФ
|
|
Выходная ёмкость
|
14±3,5пФ
|
|
Проходная ёмкость
|
<0,25пФ
|
|
Срок службы
|
500ч
|
|
Режимы измерения:
-
При Uа=2000В, Uc2=400В, Iа=60мА
-
При Uа=200В, Uc2=400В, Uc1=-100В, Uн=9В
-
При Uа=2000В, Uc1= -100В, Uc2=400В, Uн=10В
|
|
|
|
|
Производитель: Ульяновский радиозавод
|
