6К13П
| Периодические поставки | |
29.04.2024, 01:11:00 |
| ЦЕНА розничная: 50руб | от 10шт: 45руб |
 |
6К13П - широкополосный пентод высокой частоты с удлиненной характеристикой. Предназначен для усиления напряжения высокой частоты.
Радиолампа 6К13П имеет весьма высокое внутреннее сопротивление.
|
Условное обозначение лампы 6К13П:
|
Назначение выводов лампы 6К13П:
| 1,3 |
катод |
| 2 |
первая сетка |
| 4 |
накал |
| 5 |
накал |
| 6 |
экран |
| 7 |
анод |
| 8 |
вторая сетка |
| 9 |
третья сетка |

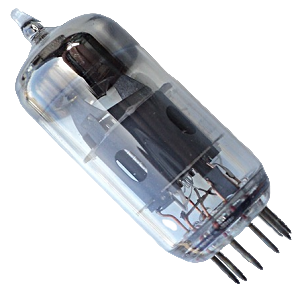

Лампа 6К13П выполнена в стеклянном пальчиковом корпусе с 9-ю выводами и работает в любом положении. Катод оксидный косвенного накала. Цоколь - РШ8.
|
|
Параметры лампы 6К13П:
(номинальный режим)
| Напряжение накала |
6,3В |
| Напряжение анода |
200В |
| Напряжение второй сетки |
90В |
| Ток накала |
300мА |
| Ток анода |
12мА |
| Ток второй сетки |
3,5+1,5мА |
|
Крутизна характеристики
|
12,5мА/В
|
|
Крутизна характеристики при Uн=5,7В
|
>8мА/В |
| Обратный ток первой сетки |
<0,5мкА |
| Сопротивление в цепи катода для автоматического смещения |
120 ом |
| Внутреннее сопротивление |
около 500Ком |
|
Входное сопротивление (при f=40МГц)
|
около 7,5Ком |
| Эквивалентное сопротивление шумов |
450 ом |
| Входная ёмкость |
10,2пФ |
| Выходная ёмкость |
3,3пФ |
| Проходная ёмкость |
<0,006пФ |
| Наработка |
1500ч |
|
Чертёж лампы 6К13П:
|
|
Предельные параметры лампы 6К13П:
| Напряжение накала |
5,7..7,0В |
| Напряжение анода |
250В |
| Напряжение второй сетки максимальное |
250В |
| Максимальное напряжение анода и второй сетки при запертой лампе |
550В |
| Максимальная мощность на одном аноде |
2,5Вт |
| Максимальная мощность на второй сетке |
0,65Вт |
| Наибольшее напряжение катод-подогреватель |
-100В
+150В
|
| Максимальный ток катода |
20мА |
| Сопротивление в цепи первой сетки |
1Мом |
| Температура среды |
-60..+70°C |
|
Более подробные параметры лампы 6К13П с анодными и анодно-сеточными характеристиками находятся в файле документации ниже.
Ссылки:
|
|
[ Скачать документацию на 6К13П  (176.8 Kb) ]
|
Производитель: "Октябрь", г.Винница
|
