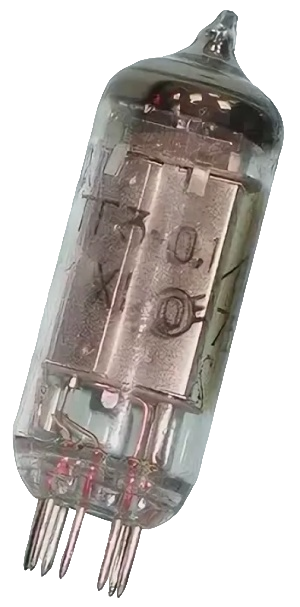

Тиратрон ТГ3-0,1/1,3 с ксеноновым наполнением. Катод оксидный косвенного накала. Предназначен для работы в преобразовательных и релейных устройствах.
Выводы тиратрона ТГ3-0,1/1,3:
| 1 |
первая сетка |
| 2 |
катод |
| 3-4 |
накал (подогреватель) |
| 5,7 |
вторая сетка |
| 6 |
анод |
Чертёж тиратрона ТГ3-0,1/1,3:
|
|
|
Цоколёвка тиратрона ТГ3-0,1/1,3:
$IMAGE22$
|
|
Основные параметры тиратрона ТГ3-0,1/1,3:
| Напряжение накала |
6,3В |
| Ток накала |
0,6±0,06A |
| Запирающее напряжение 1й сетки при R=100Ком |
> -4,5В |
| Запирающее напряжение 1й сетки при R=10Мом |
> -7,0В |
| Ток сетки |
<10мкА |
| Напряжение зажигания |
<30В |
| Падение напряжения на тиратроне |
<11В |
| Ток утечки катод-подогреватель |
<20мкА |
| Масса |
15г |
| Долговечность |
>1000ч |
Более подробные параметры тиратрона ТГ3-0,1/1,3 с ВАХ находятся в файле документации ниже.
|
Предельные параметры лампы ТГ3-0,1/1,3:
| Параметр |
мин. |
макс. |
|
Напряжение накала
|
5,7В
|
6,9В |
| Напряжение анода прямое (ампл.) |
|
650В |
| Напряжение анода обратное (ампл.) |
|
1300В |
| Отрицательное напряжение на сетках |
-100В |
|
| Напряжение катод-подогреватель |
0 |
50В |
|
Ток анода импульсный
|
|
500мА |
| Ток анода постоянный |
|
100мА |
| Ток анода в режиме релаксационного генератора |
|
2мА |
| Сопротивление в цепи 1й сетки |
|
10Мом |
| Время разогрева катода |
30с |
|
| Диапазон температур |
-60°С |
+70°С |
|
|
|
|
Производитель: "Разряд", г.Владикавказ
|
