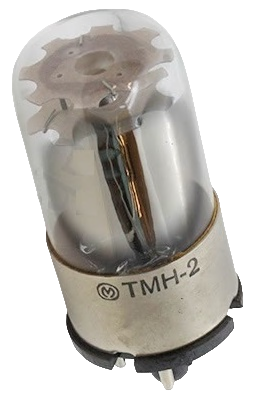

ТМН-2 - модуляторная неоновая лампа тлеющего разряда.
ТМН-2 выполнена в корпусе с октальным цоколем и предназначена для работы в телеграфной аппаратуре.
Основные характеристики ТМН-2:
(на постоянном токе)
| Напряжение источника питания |
220В |
|
Напряжение зажигания, не более
|
200В
|
|
Напряжение поддержания разряда
|
105..135В
|
| Рабочий ток (справочно) |
15мА |
|
Наработка на отказ, не менее
|
150ч
|
| Размеры (макс.) |
Ø30,5х77мм |
| Масса, не более |
30г |
Назначение выводов лампы ТМН-2:
| 1 |
- |
| 2 |
свободный |
| 3 |
- |
| 4 |
- |
| 5 |
Анод |
| 6 |
- |
| 7 |
Катод |
| 8 |
- |
Индикаторы ТМН-2 должны подключаться через балластное сопротивление, которое рассчитывается по формуле:
Rбал = (Uист.п.-Uподдерж.р)/Iраб.
|
