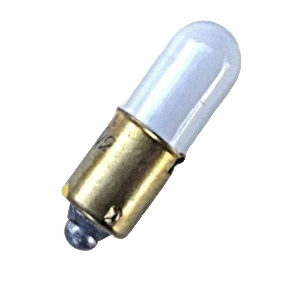

ТЛО-1-2 - индикатор сигнальный тлеющего разряда (неоновая лампа) оранжевого цвета свечения. Индикаторы ТЛО1-2 предназначены для индикации напряжения в цепях переменного и постоянного тока в устройствах широкого применения. Оранжевый цвет свечения обеспечивается люминофорным покрытием баллона лампы.
Основные характеристики ТЛО1-2:
| Напряжение питания (номинальное) |
220В |
| Балластный резистор (при Uпит=220В) |
100Ком |
|
Напряжение зажигания, не более
|
185В*
|
|
Напряжение поддержания разряда
|
80В
|
|
Рабочий ток, не более
|
1,3мА
|
|
Яркость, не менее
|
50 кд/м2
|
|
Наработка на отказ, не менее
|
2000ч**
|
| Цоколь |
B9s/14 |
| Размеры |
9,5х32мм |
| Масса, не более |
4г |
* В начале и в конце эксплуатации соответственно.
** При частоте 50Гц. При повышении частоты наработка уменьшается.
Индикаторы ТЛО-2 должны подключаться через балластное сопротивление, которое рассчитывается по формуле: Rбал = (Uист.п.-Uподдерж.р)/Iраб.
В частности для сети ~220V сопротивление должно составлять 100Ком, для сети ~127В - 33Ком.
|
