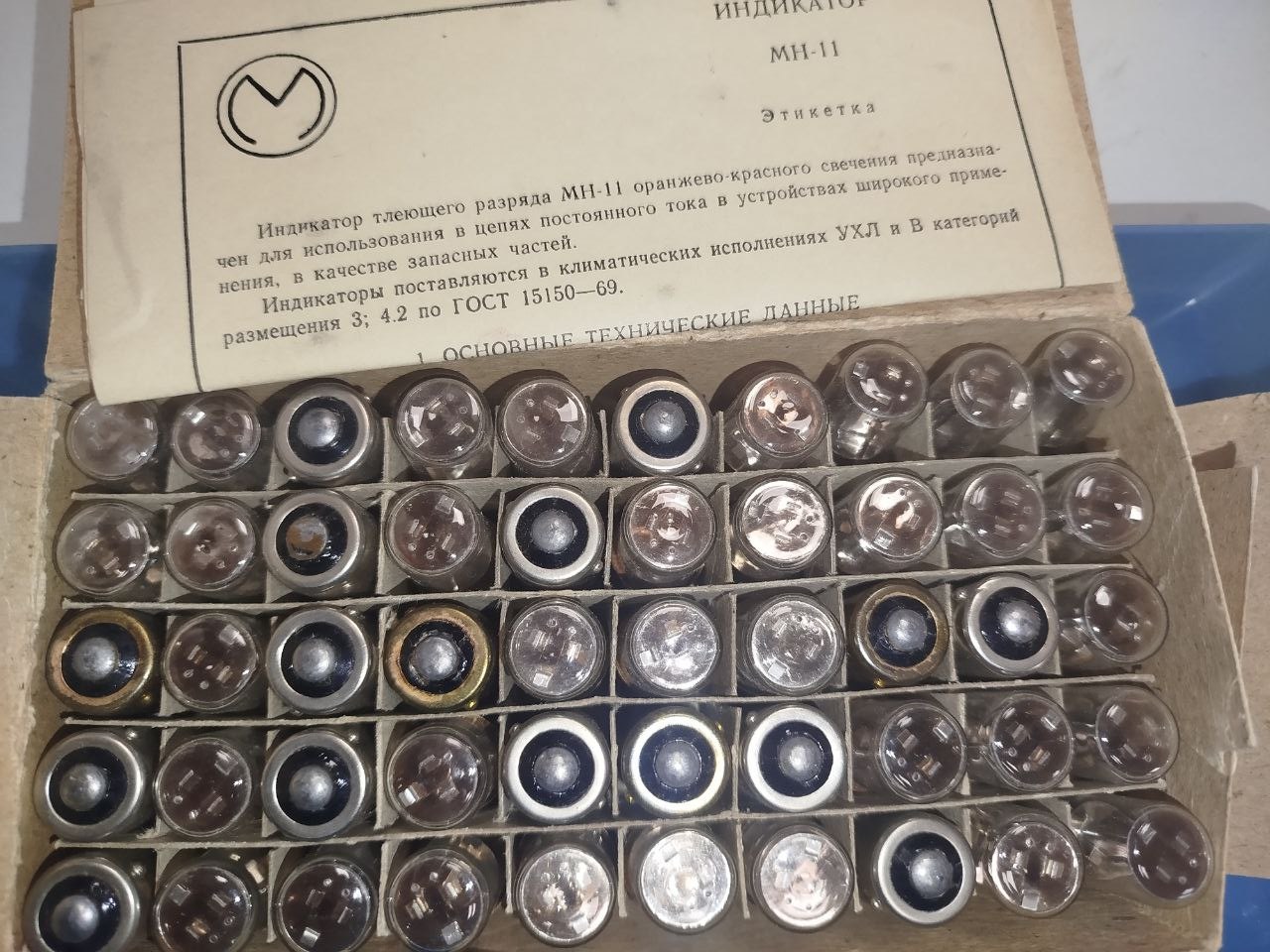

Индикаторы с хранения (1990г)
|

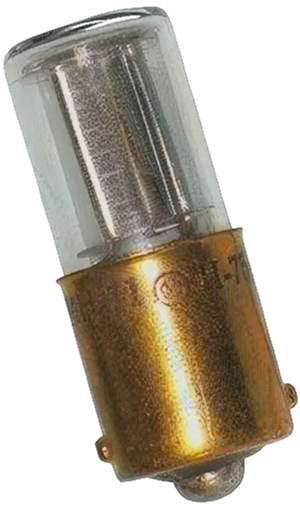

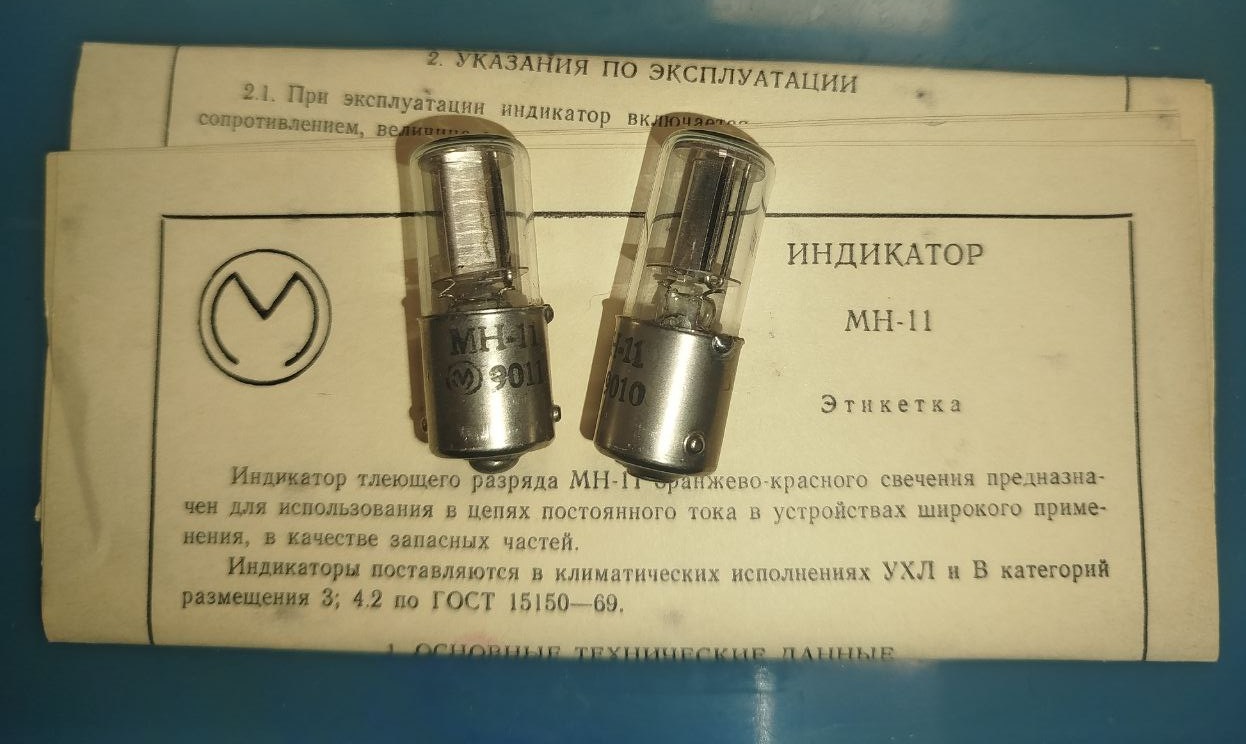

МН-11 (B15s) - сигнальный индикатор тлеющего разряда (неоновая лампа).
МН-11 является индикатором тлеющего разряда с холодным катодом и представляет собой газонаполненный прибор, предназначенный для индикации напряжения в цепях переменного и постоянного тока в устройствах широкого применения.
Параметры лампы МН-11 (B15s):
| Расчетная габаритная яркость светящейся поверхности площадью 0,28см² |
700кд/м² |
| Среднее значение силы света |
3мккд |
|
Напряжение возникновения разряда, не более
|
85В
|
| То же в конце эксплуатации |
95В |
| Балластное сопротивление при напряжении источника питания 110В |
15Ком |
| То же при Uист=230В |
36..56Ком |
| Рабочий ток |
3..5мА |
|
Наработка на отказ, не менее
|
500ч
|
| Тип цоколя |
B15s |
| Размеры (макс.) |
Ø14,5х42мм |
| Масса, не более |
11г |
Индикаторы МН-11 должны подключаться через балластное сопротивление, которое рассчитывается по формуле:
Rбал = (Uист.п.-Uподдерж.р)/Iраб.
Индикаторы могут эксплуатироваться на постоянном и переменном токе. При работе на постоянном токе корпус цоколя следует подсоединять к положительному полюсу питания, а нижний контакт - к отрицательному полюсу.
|
