Назначение выводов ИВЛМ1-1/7:
| 1 |
Катод-накал |
| 2 |
Анод-сегмент "Д" |
| 3 |
Анод-сегмент "А" |
| 4 |
Анод-сегмент "Б" |
| 5 |
Анод-сегмент "В" |
| 6 |
Катод, проводящий слой баллона |
| 7 |
Анод-сегмент "Г" |
| 8 |
Анод-сегмент "Ж" |
| 9 |
Анод-сегмент "Е" |
Отсчет ведется по часовой стрелке со стороны ножки (выводов). Ключом отсчета является укороченный 9-й вывод.
|
|

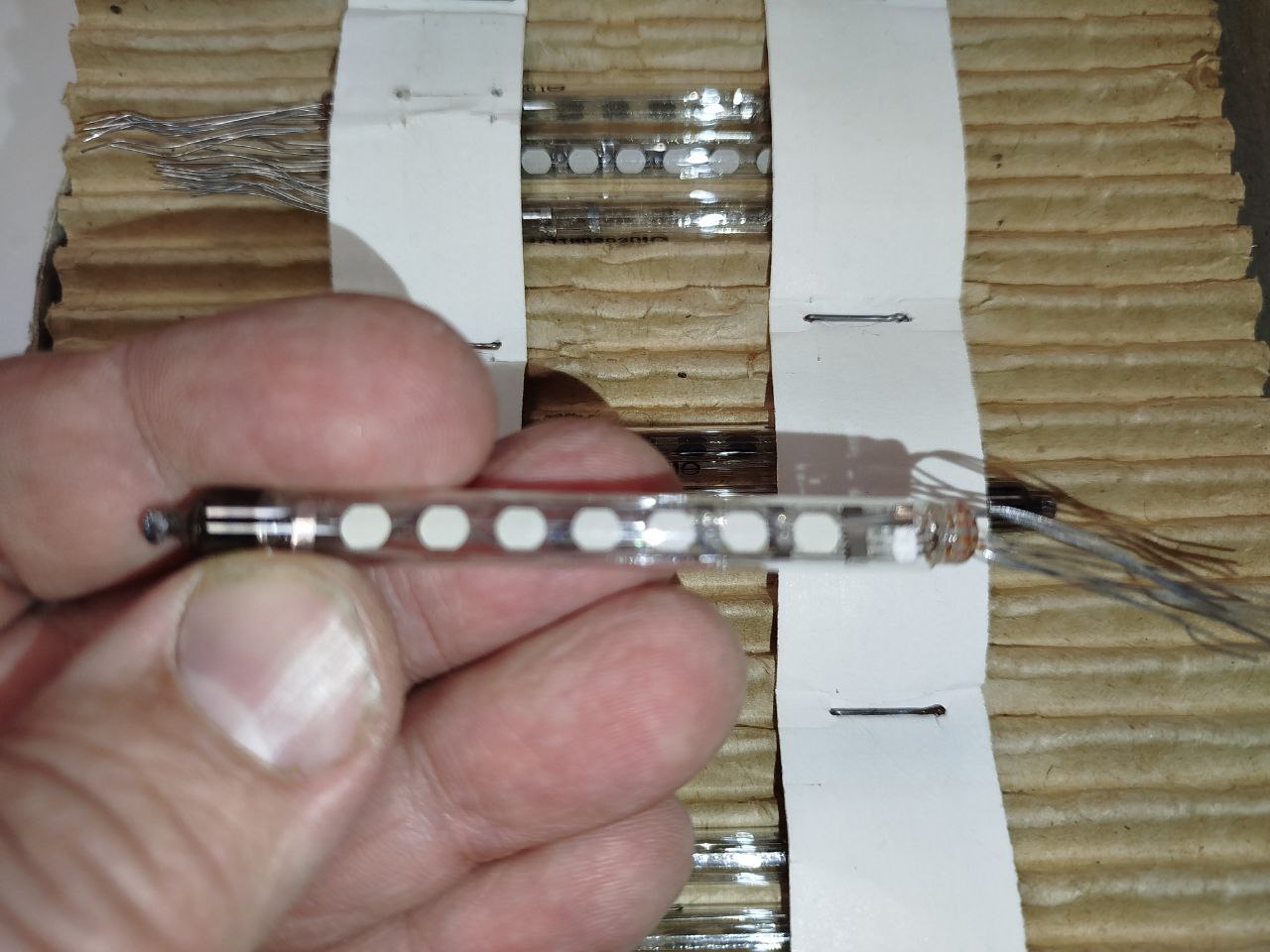

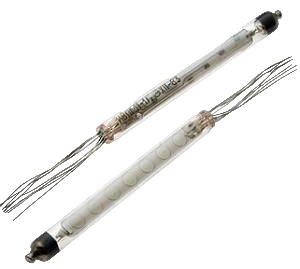

ИВЛМ1-1/7- люминисцентный индикатор зелёного цвета свечения для построения матричных табло, бегущих строк. часов и т.п. Индикатор ИВЛМ1-1/7 выполнен в стеклянной колбе с гибкими выводами. Индикация осуществляется через боковую поверхность баллона. Аноды прибора выполнены в виде семи точек. Как правило один индикатор образует один столбец информационного поля. На одно знакоместо (символ) используется 4-5 индикаторов ИВЛМ1-1/7.
Основные параметры индикатора ИВЛМ1-1/7:
| Цвет свечения |
Зелёный |
| Число элементов |
7 |
| Яркость, не менее |
900кд/м² |
| то же в конце наработки |
150кд/м² |
| Угол обзора |
±45° |
| Размеры информационного поля |
7х50мм |
| Время готовности |
0,1сек |
| Напряжение накала |
2,4В (2,04..2,76В) |
| Ток накала |
35±5мА |
| Напряжение анодов и сетки в статическом режиме |
20В |
| Напряжение анодов и сетки в импульсном режиме |
70В |
| Скважность |
|
| Ток анодов-сегментов |
10мА (суммарный) |
| Температура среды |
-60..+85°С
|
| Наработка |
20000ч |
| Масса |
8г |
| Высота знака |
?мм |
| Ширина знака |
?мм |
| Аналог |
ИВ-25 |
|
