ИЛЦ1-1/8л
| Периодические поставки, Распродажа | |
18.11.2025, 13:17:02 |
| ЦЕНА розничная: 1000руб | от 10шт: 950руб | от 100шт: 900руб |
|
|

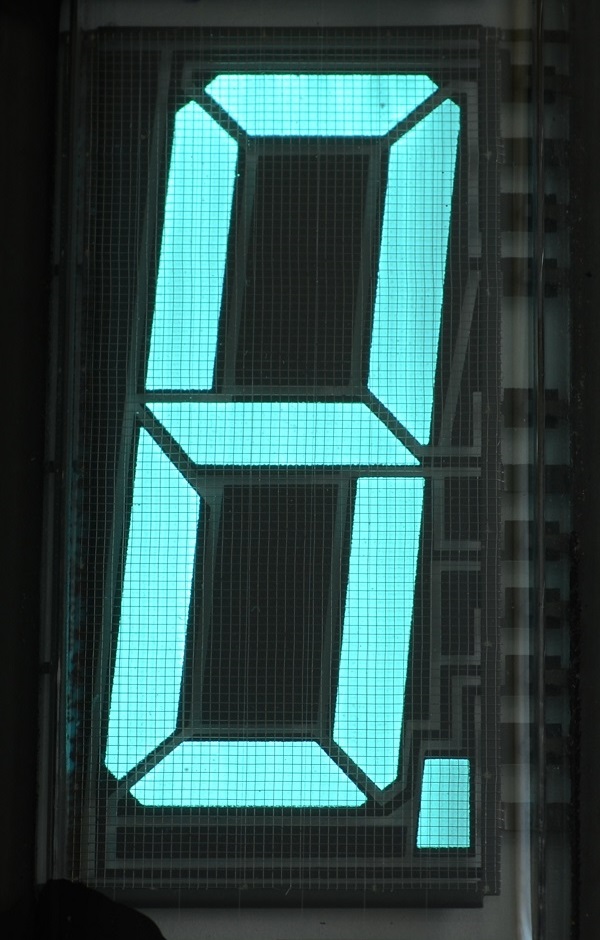

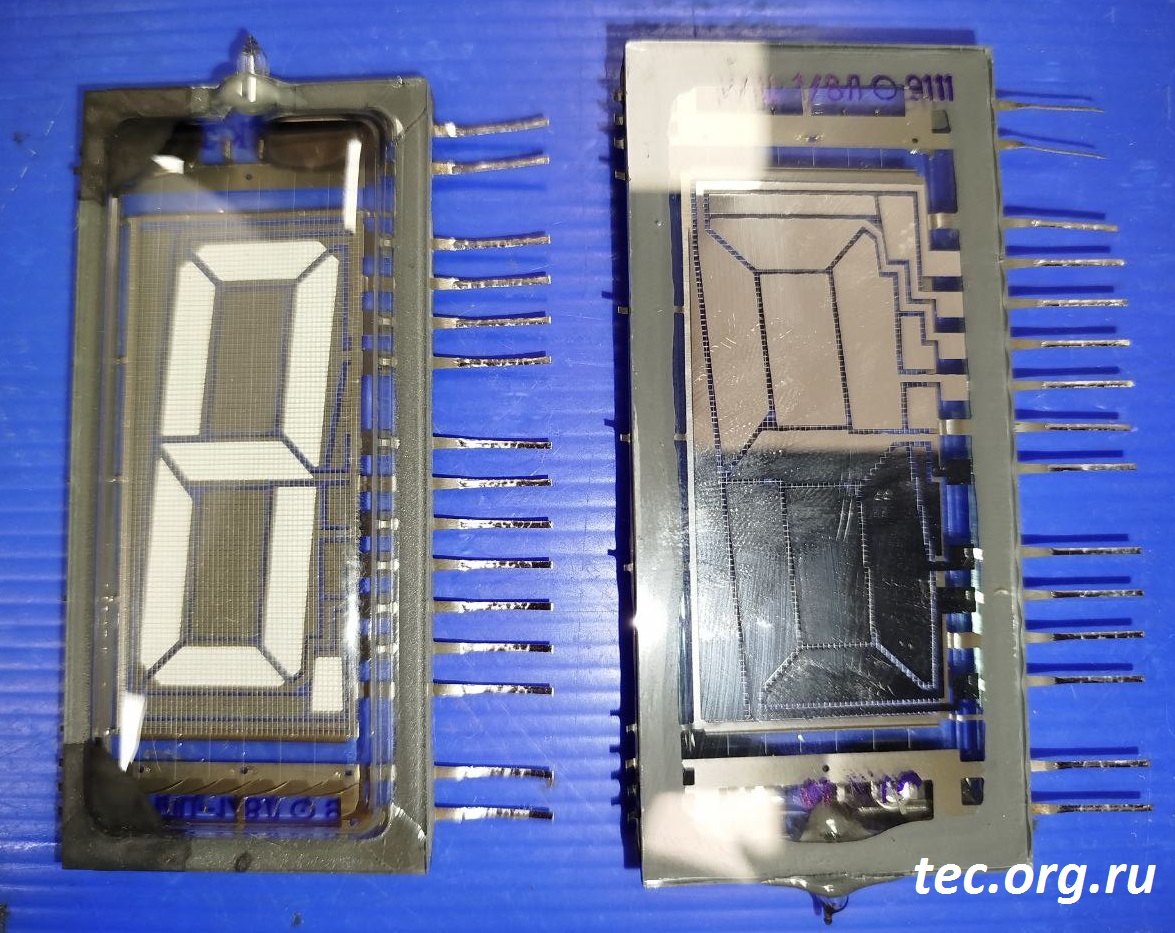

ИЛЦ1-1/8л - люминисцентный семисегментный индикатор зелёного цвета свечения. Предназначен для отображения информации в крупных настольных и настенных часах и иной электронной аппаратуре. Индикатор ИЛЦ1-1/8л выполнен в стеклянной колбе с штампованными лужеными выводами. Аноды прибора выполнены в виде семи сегментов и десятичной точки.
|
|
Основные параметры индикатора ИЛЦ1-1/8л:
(при Uн=3,15В Rсетки=180ом)
| Параметр |
Значение |
Режим измерения |
| Не менее |
Номинал |
Не более |
| Цвет свечения |
|
зелёный |
|
|
| Яркость |
550кд/м² |
1100кд/м²
|
|
Uа=Uc=20В |
| 180кд/м² |
|
|
Uа=Uc=35В Q=10 |
| Неравномерность яркости |
|
|
±50кд/м² |
Uа=Uc=20В |
|
Напряжение накала
|
|
3,15В
|
|
|
| Ток накала номинальный |
|
162±16мА |
|
|
| Напряжение анодов и сетки номинальное постоянное |
|
20В |
|
|
| Напряжение анодов и сетки номинальное импульсное |
|
35В |
|
Q=10 |
| Постоянный ток сегментов суммарный |
|
35мА |
50мА |
Uа=Uc=20В |
| Постоянный ток сетки |
|
30мА |
50мА |
Uа=Uc=20В |
| Импульсный ток анодов-сегментов суммарно |
|
|
150мА |
Uа=Uc=35В Q=10 |
| Импульсный ток сетки |
|
|
100мА |
Uа=Uc=35В Q=10 |
| Наработка |
30000ч |
|
|
|
| Масса |
|
?г |
|
|
| Размеры знака |
|
25,5x58мм |
|
|
| Размеры индикатора |
|
47х100х12мм |
|
|
| Диапазон температур |
-45°С |
|
+70°С |
|
| ТУ |
АШПК.433820.011 |
|
|
|
Назначение выводов ИЛЦ1-1/8л:
| 1,2 |
Катод-накал, проводящий слой баллона. |
| 3,8,12 |
Сетка |
| 4 |
Анод-сегмент "E" |
| 5 |
Анод-сегмент "H" (Точка) |
| 6 |
Анод-сегмент "D" |
| 7 |
Анод-сегмент "C" |
| 9 |
Анод-сегмент "G" |
| 10 |
Анод-сегмент "B"
|
| 11 |
Анод-сегмент "A" |
| 13 |
Анод-сегмент "F" |
| 14,15 |
Катод-накал |
|
Расположение анодов-сегментов ИЛЦ1-1/8л:
|
|
Чертёж индикатора ИЛЦ1-1/8л:
$IMAGE3$
|
Схема индикатора ИЛЦ1-1/8л:
(материал в разработке)
$IMAGE4$
|
 |
|
|
|
Производитель: "Газотрон", г.Ровно
|
