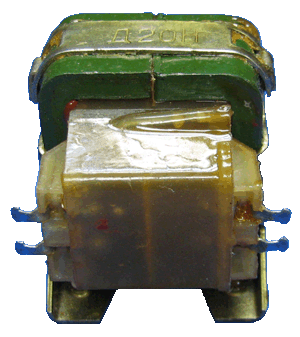

Д20НВ (1,2Гн 0,2А)
Единичный экземпляр | 01.01.2025, 12:08:24
ЦЕНА розничная: 250руб

Д20НВ - дроссель унифицированный.

Дроссель Д20Н имеет две одинаковые симметричные обмотки, которые могут соединяться последовательно для получения максимальной индуктивности 1,2Гн либо параллельно (индуктивность 0,3Гн) для увеличения рабочего тока.

Дроссель Д20Н с двумя симметричными обмотками также может быть использован в дифференциальных схемах.


Схема дросселя Д20Н:

Характеристики дросселя Д20Н:
Индуктивность общая 1,2Гн
Номинальный ток
(каждой обмотки)
 200мА
Максимальное переменное напряжение 8В
Сопротивление обмотки 1-2 32 Ом
Сопротивление обмотки 3-4 32 Ом
Диапазон температур -60..+85°C
Тип магнитопровода ШЛ10х20
Вес 300г
Исполнение
УХЛ

Схемы включения дросселя Д20Н:

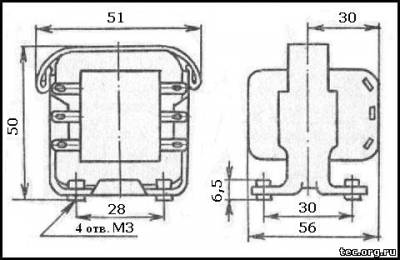

Чертёж дросселя Д20Н:
Производитель: Россия
ЦЕНА розничная: 250руб Код товара: 4397
