TP-25W 220V/2x12V
| Регулярные поставки | |
30.10.2025, 01:14:43 |
| ЦЕНА розничная: 1000руб |
|
|

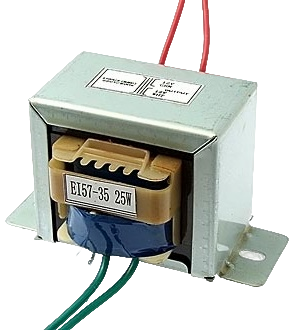

TP-25W - трансформатор питания 25Вт с двумя вторичными обмотками по 12В.
Трансформатор снабжен ушками для крепления на шасси и гибкими выводами для навесного монтажа.
|
Схема обмоток трансформатора TP-25W:
|
Основные параметры TP-25W:
| Номинальная мощность |
25W |
| Номинальное сетевое напряжение |
220V 50Hz |
Ток холостого хода
(при Uвх=220V) |
? |
Выходное напряжение
(при номинальной нагрузке) |
2x12V |
| Выходное напряжение холостого хода (при Uвх=220V) |
13,0-13,2V |
| Количество выводов |
6 |
| Магнитопровод |
EI57х35 |
Габаритные размеры
(без выводов и крепежей) |
59х58х48mm |
| Вес, не более |
0,82Kg |
Параметры обмоток TP-25W:
| № вывода |
Uном.
|
Iном.
|
Название |
| Красный |
220V
|
|
Сетевая |
| Белый |
12V
|
1,04A
|
Вторичная |
| Жёлтый |
12V |
1,04A |
Вторичная |
|
|

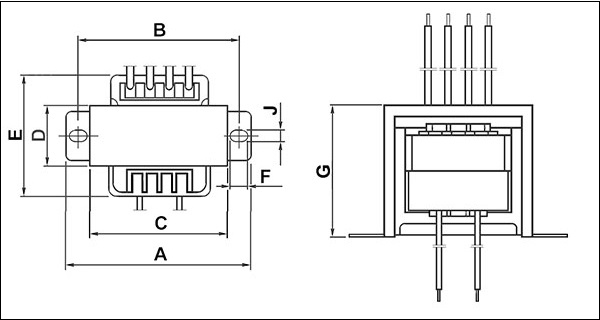

Габаритный чертёж трансформатора TP-25W:
А=84мм, B=70мм, C=59мм, D=36мм, E=58мм, F=8мм, J=5мм, G=48мм |
|
|
|
Производитель: Ruichi, Китай
|
