TP-15W 220V/2x12V
| Регулярные поставки | |
28.10.2025, 02:02:58 |
| ЦЕНА розничная: 700руб |
|
|
TP-15W - трансформатор питания 15Вт с двумя вторичными обмотками по 12В.
Трансформатор снабжен ушками для крепления на шасси и гибкими выводами для навесного монтажа.
|
Схема обмоток трансформатора TP-15W:
|
Основные параметры TP-15W:
| Номинальная мощность |
15W |
| Номинальное сетевое напряжение |
220V 50Hz |
Ток холостого хода
(при Uвх=220V) |
? |
Выходное напряжение
(при номинальной нагрузке) |
2x12V |
| Выходное напряжение холостого хода |
|
| Количество выводов |
6 |
| Магнитопровод |
EI57х25 |
Габаритные размеры
(без выводов) |
59х50х51mm |
| Вес, не более |
0,52Kg |
Параметры обмоток TP-15W:
| № вывода |
Uном.
|
Iном.
|
Название |
| Красный |
220V
|
|
Сетевая |
| Белый |
12V
|
0,625A
|
Вторичная |
| Жёлтый |
12V |
0,625A |
Вторичная |
|
|

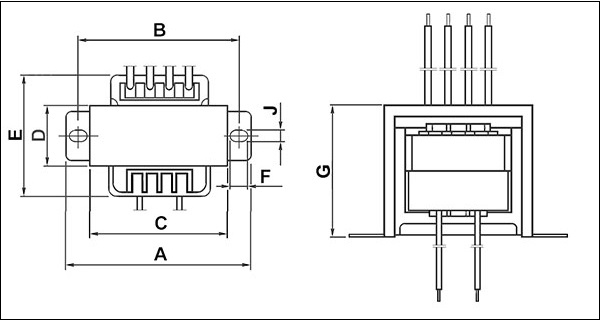

Габаритный чертёж трансформатора TP-15W:
А=85мм, B=70мм, C=59мм, D=20..23мм, E=50мм, F=6мм, J=4мм, G=51мм |
|
|
|
Производитель: Ruichi, Китай
|
ЦЕНА розничная: 700руб | Код товара: 6594 |
|
