ТН58-127/220-50
Единичный экземпляр | 23.03.2023, 12:12:20
ЦЕНА розничная: 1000руб

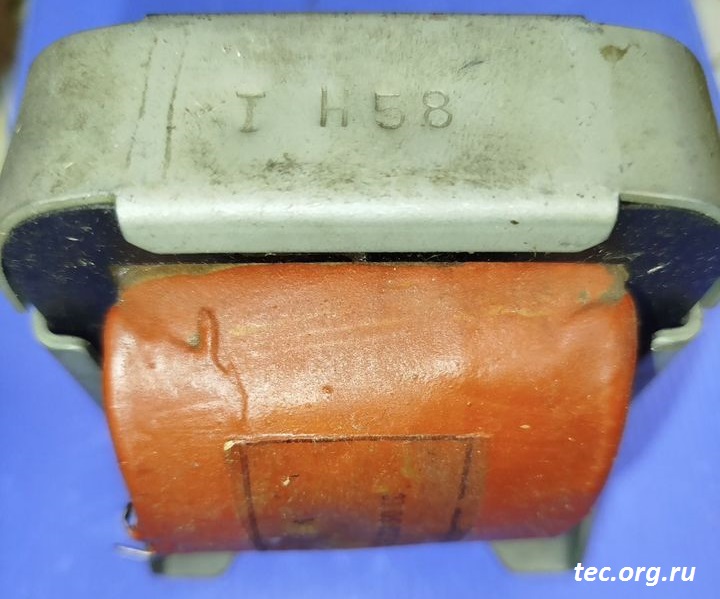

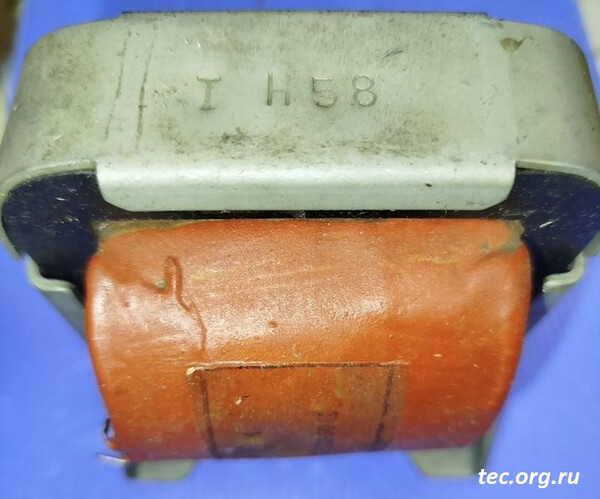

Трансформатор сетевой ТН58-127/220-50 накальный. Выполнен на броневом сердечнике. Предназначен для питания накальных цепей радиоламп.

Основные характеристики ТН58-127/220-50:
  • Сердечник: ШЛ25х25
  • Мощность: 122 Вт
  • Ток первичной обмотки: 1,1/0,63 А
  • Масса: 2,3 кг
Напряжения обмоток ТН51-127/220-50:
Выводы Напряжение Ток
1-5
(2-4 соединить)
220В (сеть) 0,63А
1-1а, 4-4а 3,2В
1-1б, 4-4б 6,3В
1-2, 4-5 110В
1-3, 4-6 127В
7-8 6,3В 2,7А
9-10 6,3В 5,5А
11-12(13) 5(6,3)В 5,5А
14-15(16) 5(6,3)В 5,5А

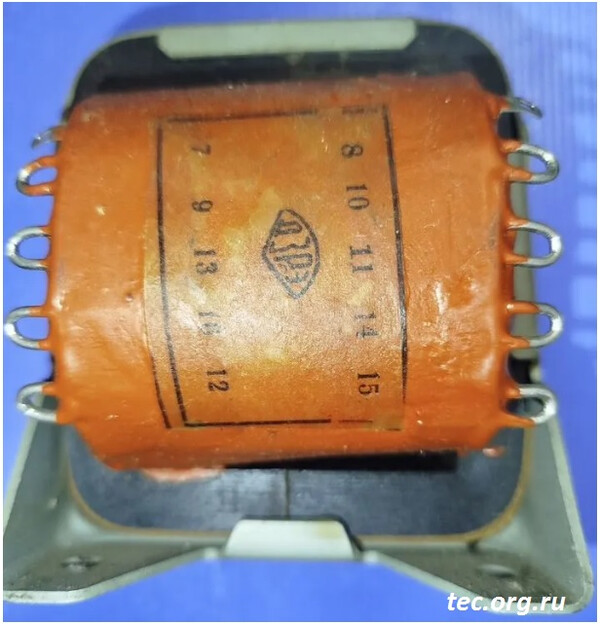

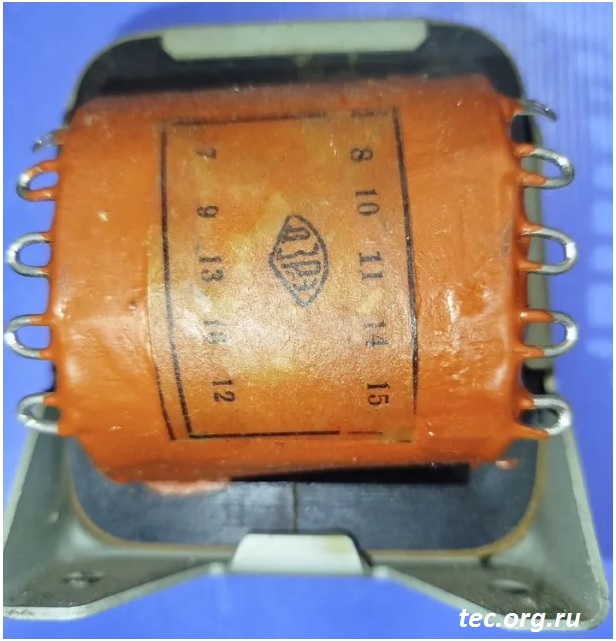

Трансформатор ТН58-127/220-50 имеет четыре вторичных обмотки (две с отводами).


Схема трансформатора ТН58-127/220-50:

Чертёж трансформатора ТН58-127/220-50:
Производитель: Россия
ЦЕНА розничная: 1000руб Код товара: 4150
